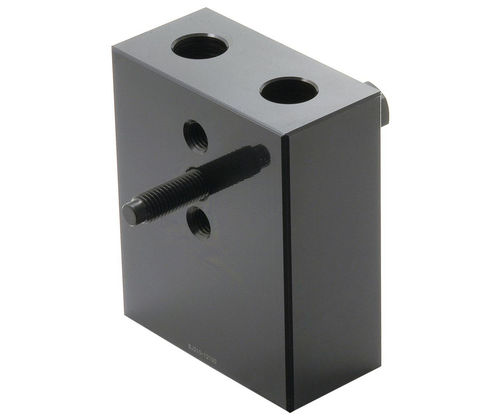

Système d'arrêt en acier BJ210 series

Aperçu
Ces butées latérales réglables à bas profil sont conçues pour le positionnement précis des pièces et pour empêcher les vibrations et les déplacements lors des opérations d'usinage. La butée filetée permet un réglage horizontal. La version mini propose deux hauteurs de vis ; la version standard propose trois hauteurs. Ces butées peuvent également servir de pinces auxiliaires. Corps en acier 1045 ; vis en acier 4135, trempée et revenue, traitée par induction, finition oxyde noir.

Types de produit

• BJ210 — Butées réglables : butée bloc, disponibles en tailles standard et mini
• Butée filetée pour réglage horizontal ; mini : deux hauteurs de vis ; standard : trois hauteurs de vis ; utilisable comme pince auxiliaire

Options des pièces / Tableau

• ID | SKU | Référence | T (Filet mm) | T1 Filet mm | T2 Filet mm | L mm | L1 mm | W mm | H mm | H1 mm | H2 mm | H3 mm | H4 mm | PN
  142403 | BJ210-08032 | BJ210-08032 | M8 | M8x1.25-50L | M8×1.25 | 50 | 25 | 22 | 40 | 20 | 32 | 20 | -
• 142404 | BJ210-16125 | BJ210-16125 | M16 | M16x2.00-110L | M16×2.00 | 100 | 50 | 50 | 150 | 46 | 125 | 100 | 80 |

Caractéristiques / Spécifications techniques

• Matériaux : corps en acier 1045 ; vis en acier 4135 (trempée et revenue, traitée par induction) avec finition oxyde noir
• Fonction : butée latérale réglable à bas profil pour positionnement des pièces et prévention des vibrations/ressauts en usinage
• Réglage : butée filetée pour réglages horizontaux ; options de hauteur de vis selon la taille
• Utilisation : peut être utilisée comme pince auxiliaire
• Références disponibles : BJ210-08032 (filetage M8, longueur 50 mm) ; BJ210-16125 (filetage M16, longueur 100 mm)
