Système d'arrêt en alliage BJ202 series
en acieren alliage d'acier

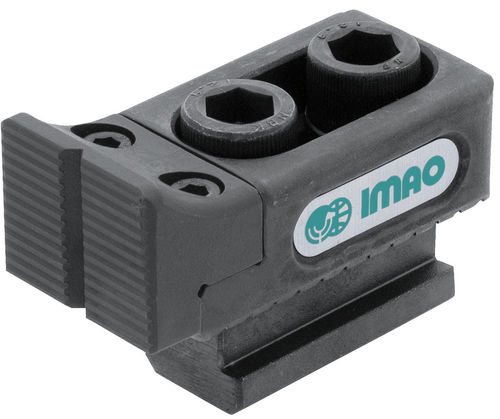

Système d'arrêt en alliage - BJ202 series - Fixtureworks - en acier / en alliage d'acier
Système d'arrêt en alliage - BJ202 series - Fixtureworks - en acier / en alliage d'acier
Système d'arrêt en alliage - BJ202 series - Fixtureworks - en acier / en alliage d'acier - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Fixtureworks

Caractéristiques

Matériau
en alliage, en acier, en alliage d'acier

Description

Description
Cette butée latérale réglable permet un retrait et une insertion rapides des pièces. Les mâchoires larges offrent une surface d'appui augmentée. Comprend un écrou en T et une vis à tête cylindrique pour les variantes avec écrou en T. Corps : acier allié 4140, finition oxyde noir. Mâchoire crantée : acier allié 4140, trempé et revenu, finition oxyde noir. Écrou en T : acier 1045, finition oxyde noir. Vis à tête cylindrique : acier 4135, finition oxyde noir.

Types de produit
  • BJ202-T — écrou en T, cranté
  • BJ202-T — écrou en T, lisse (rectifié)
  • BJ202 — cranté
  • BJ202 — lisse


Pièces disponibles (tableau)
En-têtes : ID | SKU | Numéro de pièce | Filetage | L mm | L1 mm | L2 mm | W mm | W1 mm | W2 mm | W3 mm | H mm | H1 mm | H2 mm | H3 mm | H4 mm | K mm | Capacité de charge lbs | Couple admissible ft/lbs | PN
142399 | BJ202-12022T | BJ202-12022T | M12x1.75-35L | 75 | 35 | 26.5 | 35 | 20 | 22 | 14 | 25.5 | 22 | 29 | 16 | 8 | 10 | 1,660 | 66 | (none)
142400 | BJ202-16030T | BJ202-16030T | M16x2.00-45L | 95 | 47.5 | 30 | 40 | 26 | 28 | 18 | 34.5 | 30 | 38 | 20 | 10 | 14 | 2,630 | 111 | (none)

Caractéristiques
  • Retrait et insertion rapides des pièces
  • Mâchoires larges pour une surface d'appui accrue
  • Comprend écrou en T et vis à tête cylindrique (pour variantes avec écrou en T)


Matériaux et finition
  • Corps : acier allié 4140, finition oxyde noir
  • Mâchoire crantée : acier allié 4140, trempé et revenu, finition oxyde noir
  • Écrou en T : acier 1045, finition oxyde noir
  • Vis à tête cylindrique : acier 4135, finition oxyde noir


Caractéristiques techniques
  • Série / Modèle : BJ202
  • Exemple de variante : BJ202-T indique la version avec écrou en T
  • Filetages/longueurs typiques disponibles : M12x1.75-35L, M16x2.00-45L
  • Longueurs totales (L) disponibles : 75 mm, 95 mm
  • Exemples de capacité de charge : 1,660 lbs (BJ202-12022T), 2,630 lbs (BJ202-16030T)
  • Couple admissible exemple : 66 ft/lbs (BJ202-12022T), 111 ft/lbs (BJ202-16030T)
  • Finition : oxyde noir sur composants en acier
  • Fiche technique disponible pour BJ202-T (format PDF)
