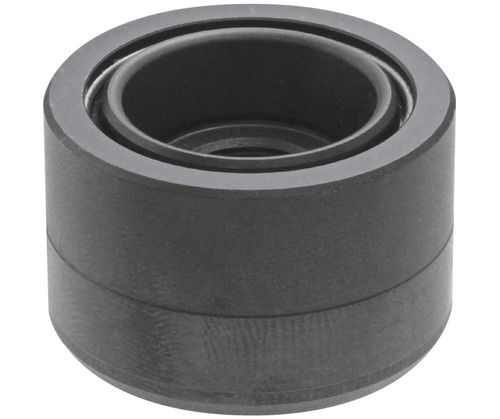

Pion de centrage à ressort CP726 series

rétractable

Présentation
Les récepteurs de localisation sont utilisés avec les broches de localisation Flex. Associés, ces éléments sont conçus pour être montés sur des bases et plaques de montage afin d'assurer un positionnement précis et une répétabilité fiable lors du transfert vers une nouvelle machine ou une opération différente. Utilisables en applications verticales et horizontales. Les broches de localisation de type traversant s'engagent avec les récepteurs correspondants en vissant la vis de serrage unique à travers la broche et le récepteur. Cela rétracte le récepteur à ressort, permettant à la plaque de montage d'entrer en contact avec la plaque de base.

Matériaux et finition

• Corps : acier allié 4140 traité thermiquement
• Traitement du corps : nitrocarburation avec finition en oxyde noir
• Bague conique : acier 4140, nitrocarburé

Application / Compatibilité
À utiliser avec les locateurs Flex CP721. Les récepteurs de type traversant s'engagent avec les broches de type traversant en vissant la vis de serrage unique à travers la broche et le récepteur pour rétracter le récepteur à ressort et permettre le contact entre la plaque de montage et la plaque de base.

Variantes produit (tableau)

• ID | SKU | Référence | Filetage T (diam. préparé) | D mm | H mm | H1 mm | Force de levage (Lbs) | Broche associée | Capuchon de protection | PN
  134351 | CP726-12025 | CP726-12025 | M8x1.25 - Dia 6.8 | 25 (+0.028/+0.018) | 16 | 8 | 121.3 | CP721-12025 | CP726-12025P
• 134352 | CP726-15032 | CP726-15032 | M10x1.50 - Dia 8.5 | 32 (+0.031/+0.021) | 20 | 9 | 134.8 | CP721-15032 | CP726-15032P
• 134353 | CP726-20045 | CP726-20045 | M14x1.50 - Dia 12.5 | 45 (+0.031/+0.021) | 26 | 11 | 175.3 | CP721-20045 | CP726-20045P

Médias & Documents
Vidéo produit disponible et une fiche technique PDF sont répertoriées pour ce produit.

Caractéristiques / Spécifications techniques

• Modèle : CP726 (récepteur de type traversant)
• Usage prévu : positionnement et localisation de montages avec broches de localisation Flex (série CP721)
• Applications : localisation verticale et horizontale
• Méthode d'engagement : traversant — la vis de serrage unique traverse la broche et le récepteur pour rétracter le récepteur à ressort
• Matériau du corps : acier allié 4140, traité thermiquement
• Traitement/finition du corps : nitrocarburation + finition oxyde noir
• Matériau de la bague conique : acier 4140, nitrocarburé
• Diamètres disponibles (D) : 25 mm, 32 mm, 45 mm (tolérances indiquées dans les variantes)
• Broches associées : CP721-12025, CP721-15032, CP721-20045
• Capuchons de protection (le cas échéant) : CP726-12025P, CP726-15032P, CP726-20045P
• Exemples de force de levage : 121.3 lbs, 134.8 lbs, 175.3 lbs (selon variante)
