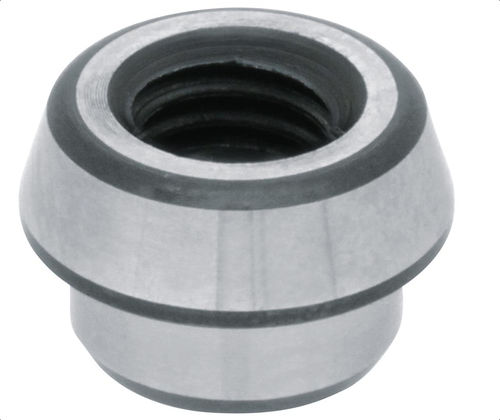

Pion de centrage à tige taraudée CP157-L

Présentation du produit
Cette goupille conique de positionnement assure un positionnement précis pour les systèmes de bridage modulaires. Elle sert à positionner les modules de bridage à bride CP150 sur une plaque de base et, associée aux récepteurs de positionnement CP780, permet d'obtenir une précision de positionnement typique de 0,005 mm. Fabriquée en acier 1045 avec finition oxyde noir pour un accouplement uniforme.

Types de produit

• Repères de bridage flex
• Corps en acier, finition oxyde noir

Options de pièces (tableau)

• ID 142117 — CP157-06001L : Filetage M6x1.00 ; D 11,5 mm ; D1 g6 8 mm ; D2 4 mm ; H 4 mm ; H1 5 mm ; À utiliser avec récepteur de positionnement : - ; À utiliser avec module de bridage : CP150-06025
• ID 132076 — CP157-08001L : Filetage M8x1.25 ; D 15,5 mm ; D1 g6 12 mm ; D2 8 mm ; H 5 mm ; H1 5 mm ; À utiliser avec récepteur de positionnement : CP780-20038L, CP780-20038D ; À utiliser avec module de bridage : CP150-08040, CP160-08040
• ID 132078 — CP157-12001L : Filetage M12x1.75 ; D 24,5 mm ; D1 g6 18 mm ; D2 12 mm ; H 8 mm ; H1 6 mm ; À utiliser avec récepteur de positionnement : CP780-28052L, CP780-28052D ; À utiliser avec module de bridage : CP150-12063, CP160-12063
• ID 132080 — CP157-16001L : Filetage M16x2.00 ; D 31,5 mm ; D1 g6 22 mm ; D2 16 mm ; H 10 mm ; H1 7,5 mm ; À utiliser avec récepteur de positionnement : CP780-36065L, CP780-36065D ; À utiliser avec module de bridage : CP150-16080, CP160-16080
• ID 168882 — CP157-20001L : Filetage M20x2.50 ; D 44,2 mm ; D1 g6 30 mm ; D2 20 mm ; H 13 mm ; H1 7,5 mm ; À utiliser avec récepteur de positionnement : CP780-50085L, CP780-50085D ; À utiliser avec module de bridage : CP150-20100

Médias et fichiers

• Fiche technique (PDF) disponible pour cette référence (ProductMedia PDF).

Notes d'utilisation

• Permet de positionner les modules de bridage à bride CP150 sur une plaque de base.
• Associée aux récepteurs CP780 pour obtenir une précision de positionnement de 0,005 mm.
• Conçu pour des applications de bridage nécessitant une grande précision.

Caractéristiques / Spécifications techniques

• Modèle : CP157-L
• Matériel : Acier 1045
• Finition : Oxyde noir
• Précision de positionnement typique avec récepteurs CP780 : 0,005 mm
• Modules de bridage compatibles : série CP150 (références PN spécifiques dans Options de pièces)
• Tailles de filetage disponibles : M6, M8, M12, M16, M20
