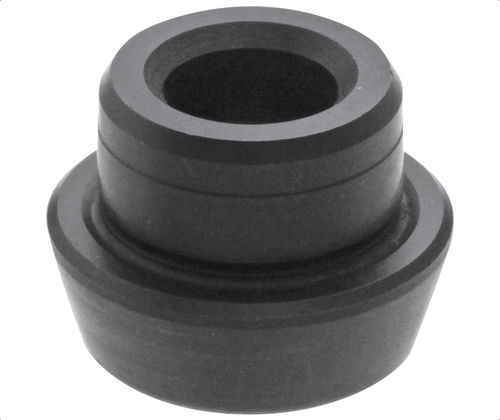

Pion de centrage à ressort CP721 series

à tige taraudéerétractable

Description
Ces goupilles de localisation traversantes font partie du système de positionnement Flex. Elles se montent sur des bases et plaques de montage pour un positionnement précis et assurent une reprise de position avec une répétabilité de 0,01 mm. Conviennent aux applications verticales et horizontales. Les goupilles traversantes s'engagent dans les douilles réceptrices correspondantes en serrant une seule vis de bridage à travers la goupille et la douille ; ce mouvement rétracte la douille réceptrice à ressort et permet à la plaque de montage de venir en contact avec la plaque de base. Fabriquées en acier allié 4140 traité par nitruration pour une meilleure résistance à l'usure.

Options de pièces (tableau)
Référence | Filetage - Profondeur | D (mm) | D1 (mm) | D2 (mm) | H (mm) | H1 (mm) | Utiliser douille réceptrice
CP721-12025 | M10x1.50 - Profondeur 3,5 | 15 | 12 | 8,5 | 10 | 4,5 | CP726-12025
CP721-15032 | M12x1.75 - Profondeur 4,5 | 20 | 15 | 10,2 | 15 | 7,5 | CP726-15032
CP721-20045 | M16x2.00 - Profondeur 5,5 | 30 | 20 | 14 | 20 | 10 | CP726-20045

Accessoires

• Douilles CP726 — à utiliser avec les goupilles Flex CP721
• Capuchons de protection CP726-P — à utiliser avec les douilles CP726 Flex

Médias

• Vidéo produit disponible
• Fiche technique (PDF) disponible

Caractéristiques / spécifications techniques

• Modèle : CP721 (goupille de localisation traversante)
• Matériau : acier allié 4140 traité par nitruration
• Répétabilité : 0,01 mm
• Applications : localisation de pièces sur plaques en position verticale et horizontale
• Fonctionnement : les goupilles traversantes s'engagent dans les douilles correspondantes en serrant une vis de bridage à travers la goupille et la douille, rétractant la douille réceptrice à ressort pour permettre le contact plaque de montage / plaque de base
• Douilles réceptrices compatibles : série CP726 (exemples : CP726-12025, CP726-15032, CP726-20045)
• Variantes disponibles / dimensions :

  • CP721-12025 — Filetage : M10x1.50 (Profondeur 3,5) ; D=15 mm ; D1=12 mm ; D2=8,5 mm ; H=10 mm ; H1=4,5 mm
  • CP721-15032 — Filetage : M12x1.75 (Profondeur 4,5) ; D=20 mm ; D1=15 mm ; D2=10,2 mm ; H=15 mm ; H1=7,5 mm
  • CP721-20045 — Filetage : M16x2.00 (Profondeur 5,5) ; D=30 mm ; D1=20 mm ; D2=14 mm ; H=20 mm ; H1=10 mm
