Bague de centrage pour outillage CP780 series

Présentation

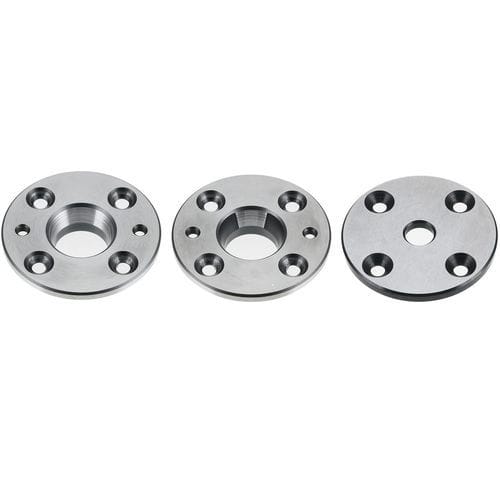

Ces récepteurs Flex sont conçus pour être utilisés avec les goupilles coniques CP157. Ils se montent sur plaques de base et plaques de fixation pour assurer un positionnement précis et une répétabilité de 0,005 mm (5 µm). Le type rond possède une surface conique complète pour une référence en pleine surface ; le type diamant possède deux surfaces coniques opposées pour le positionnement en rotation/directionnel ; l'entretoise est utilisée lorsqu'aucun positionnement n'est requis. Corps en acier 4140, finition oxyde noir, trempé et revenu, rectifié de précision.

Options de pièces

• CP780-20038L — Rond, filetage M3, D=38 mm, à utiliser avec CP157-08001L
• CP780-20038D — Diamant, filetage M3, D=38 mm, à utiliser avec CP157-08001L
• CP780-20038W — Entretoise, filetage M3, D=38 mm, à utiliser avec CP157-08001L
• CP780-28052L — Rond, filetage M4, D=52 mm, à utiliser avec CP157-12001L
• CP780-28052D — Diamant, filetage M4, D=52 mm, à utiliser avec CP157-12001L
• CP780-28052W — Entretoise, filetage M4, D=52 mm, à utiliser avec CP157-12001L
• CP780-36065L — Rond, filetage M5, D=65 mm, à utiliser avec CP157-16001L
• CP780-36065D — Diamant, filetage M5, D=65 mm, à utiliser avec CP157-16001L
• CP780-36065W — Entretoise, filetage M5, D=65 mm, à utiliser avec CP157-16001L
• CP780-50085L — Rond, filetage M6, D=85 mm, à utiliser avec CP157-20001L

Caractéristiques techniques

• Compatibilité : conçu pour les goupilles coniques série CP157 (voir correspondance par option de pièce).
• Répétabilité : 0,005 mm (5 µm).
• Corps : acier 4140 ; finition : oxyde noir.
• Traitement thermique : trempé et revenu ; usinage : rectifié de précision.
• Types disponibles : Rond (surface conique complète) pour référence pleine surface ; Diamant (deux surfaces coniques opposées) pour positionnement de rotation/directionnel ; Entretoise lorsque le positionnement n'est pas requis.
• Tailles de filetage et variantes : M3 (D=38 mm), M4 (D=52 mm), M5 (D=65 mm), M6 (D=85 mm) — voir les options pour les dimensions complètes et les références CP157 associées.
• Tolérance dimensionnelle : tolérance H indiquée par option de pièce (±0,005 mm dans le tableau source).

Applications & montage

• Se monte sur plaques de base et plaques de fixation pour un positionnement et une répétabilité précis dans les montages et opérations d'usinage.
• Utiliser le type Rond pour la référence pleine surface ; le type Diamant pour maîtriser la rotation ; l'Entretoise lorsqu'aucun positionnement n'est nécessaire.
• Conçu pour des montages industriels de précision nécessitant une répétabilité micrométrique.

Commande & compatibilité

• Commander en indiquant la référence CP780 et préciser la goupille conique CP157 correspondante figurant dans les options de pièces.
• Vérifier le filetage, la dimension D et la tolérance H par rapport aux exigences de la pièce avant la commande.
