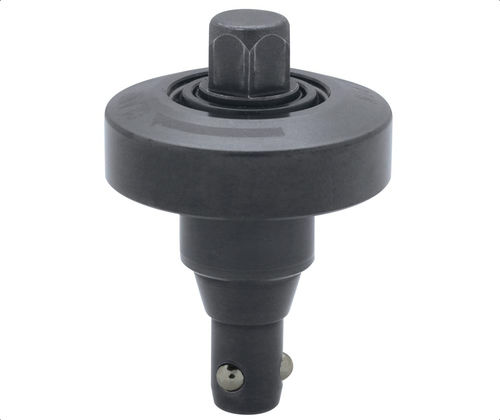

Pion de centrage embase à six pans CP730 series

à tige taraudée

Description produit
Ces éléments de localisation à serrage sont utilisés avec des récepteurs Flex. Montés sur des bases et plaques de montage, ils assurent un positionnement et un calage précis des plaques de fixation et des outillages. Disponibles en versions coniques ou droites et présentés ici en variantes à tête hexagonale, ils permettent le remontage précis des plaques entre machines ou opérations tout en conservant l'alignement.

Matériaux et finitions

• Corps : acier allié 4140, nitruration/carburisation (nitrocarburized)
• Vis de serrage : acier 4137 traitée thermiquement, finition oxyde noir
• Billes : acier 52100

Performances et répétabilité

• Répétabilité (montage horizontal) : ±0,008 mm
• Répétabilité (montage vertical) : ±0,01 mm

Types de produit / caractéristiques

• Styles de fixation : tête hexagonale (page actuelle) ; variantes arbre conique ou droit disponibles
• Usage prévu : montage sur bases et plaques de fixation pour localisation et positionnement ; utilisation avec récepteurs Flex

Variantes disponibles (tableau)
Colonnes : Référence | Type | Filetage | D (mm) | D1 (mm) | D2 (mm) | P.C.D. (Dp mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | SW (mm) | V (deg) | Force de serrage (Lbs) | Couple admissible vis (Lbs) | Répétabilité de positionnement (mm) | Utiliser bague récepteur (PN)
CP730-0939LH | Conique | M4x0.70 - Prof. 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939L
CP730-0939SH | Droit | M4x0.70 - Prof. 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939S
CP730-1246LH | Conique | M4x0.70 - Prof. 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246L
CP730-1246SH | Droit | M4x0.70 - Prof. 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246S
CP730-1656LH | Conique | M5x0.80 - Prof. 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656L
CP730-1656SH | Droit | M5x0.80 - Prof. 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656S

Remarques

• Conçus pour fonctionner avec des récepteurs Flex (référence de bague récepteur fournie pour chaque variante)
• Plusieurs styles de tête et d'arbre disponibles ; cette page montre les variantes à tête hexagonale

Caractéristiques techniques

• Série : CP730
• Répétabilité (horizontal) : ±0,008 mm
• Répétabilité (vertical) : ±0,01 mm
• Matériau du corps : acier allié 4140, nitrocarburized
• Matériau vis de serrage : acier 4137 traité thermiquement, finition oxyde noir
• Matériau billes : acier 52100
• Options de filetage : M4 x 0,70 (prof. 6), M5 x 0,80 (prof. 7) selon variante
• Plage de force de serrage (exemples) : 382 à 1 010 lbs selon variante
• Plage de couple admissible vis (exemples) : 1,4 à 5,1 lbs selon variante
• P.C.D., diamètres et hauteurs spécifiés par variante dans le tableau ci‑dessus
• Usages typiques : plaques de fixture ; localisation et positionnement sur bases de fixation ; remontages reproductibles entre machines
