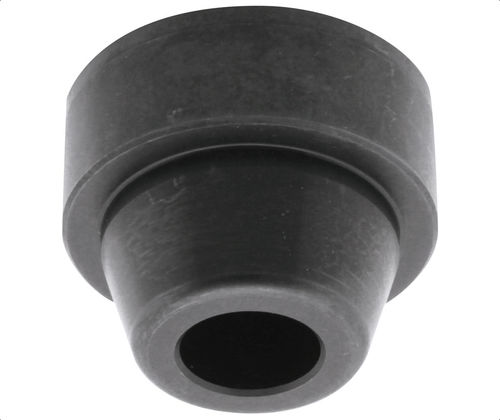

Pion de centrage CP720 series

Description
Ces goupilles de localisation Flex sont destinées à être utilisées avec des récepteurs Flex de type borgne. Elles se montent sur des bases et plaques de montage pour assurer un positionnement et un repérage précis avec une répétabilité de 0,01 mm lors du transfert des pièces entre machines ou opérations. Convient aux applications verticales et horizontales. Matière : acier 4140 nitrurisé.

Numéros de pièce et dimensions (tableau)
Référence | D (mm g6) | D1 (mm) | H (mm) | H1 (mm) | H2 (mm) | Pour vis CHC (diam. trou préparé) | Utiliser bagues réceptrices
CP720-16032 | 16 | 8 | 11,5 | 6,0 | 5,5 | M5x0.80 (4,2) | CP725-16032
CP720-25050 | 25 | 11 | 20,0 | 11,5 | 10,0 | M8x1.25 (6,8) | CP725-25050
CP720-38070 | 38 | 14 | 29,5 | 18,0 | 15,0 | M10x1.50 (8,5) | CP725-38070
CP720-56095 | 56 | 20 | 43,5 | 28,5 | 22,0 | M16x2.00 (14) | CP725-26095

Médias

• Mode d'emploi - Illustration (image)
• Mode d'emploi - Fiche technique (PDF)
• Comment installer (PDF)
• Spécifications (PDF)
• Vidéo produit (MP4)

Remarques
À utiliser avec les récepteurs Flex de type borgne CP725. Conçues pour les bases et plaques de fixation afin d'assurer une répétabilité et un positionnement précis.
