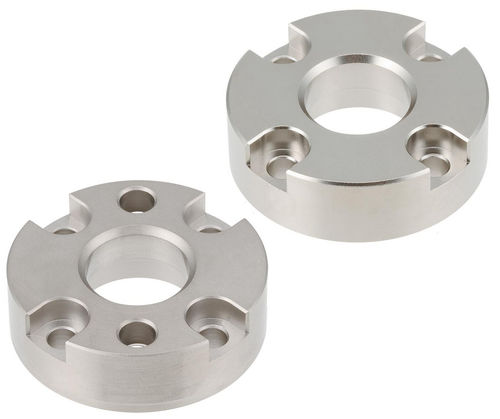

Pion de centrage rétractable CP745 series

Description
Ces récepteurs de localisation sont utilisés avec les fixations rétractables CP745 et sont conçus pour être montés sur des bases et plaquettes de fixation pour un positionnement précis. Lorsque quatre récepteurs ou plus sont utilisés, les récepteurs Standard peuvent assurer des points d'attache supplémentaires tandis qu'au moins deux récepteurs Accurate garantissent la répétabilité. Une répétabilité de 0,02 mm est obtenue lorsque le localisateur est utilisé avec le récepteur Accurate. Corps en acier allié 4140 traité thermiquement, trempé et revenu, finition nickel chimique.

Options de pièces

• ID | SKU | Numéro de pièce | Type | Description | Filetage T | D | D1 | Dp | H
• 230423 | CP745-1640L | CP745-1640L | A | Accurate | M5x0.80 | 40 | 16.2 | 32 | 12.5
• 230424 | CP745-1640S | CP745-1640S | B | Standard | M5x0.80 | 40 | 16.2 | 32 | 12.5

Médias

• Vidéo produit (nom de fichier : cp740.mp4)
• Illustration montage 2 récepteurs CP740 (image)
• Illustration montage 4 récepteurs CP740 (image)
• Fiche technique (PDF)
• Mode d'emploi (PDF)

Caractéristiques techniques

• Modèle : CP745
• Compatibilité : À utiliser avec les localisateurs Flex CP740 / utilisé avec les fixations rétractables CP745
• Répétabilité : 0,02 mm (avec récepteur Accurate)
• Matériau : acier allié 4140, traité thermiquement, trempé et revenu
• Finition : nickel chimique
• Versions disponibles : Accurate (A) et Standard (B)
• Filetage : M5 x 0,80
• Dimensions (typique issues du tableau) : D = 40 mm ; D1 = 16,2 mm ; Dp = 32 mm ; H = 12,5 mm
