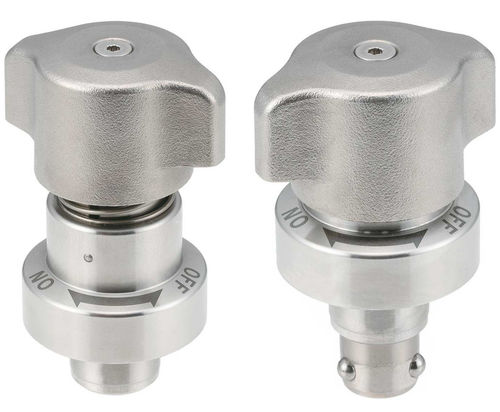

Fixation 1/4 de tour en acier inoxydable CP740

pour panneauxà cameà filetage

Vue d'ensemble
Ce verrou de positionnement est utilisé avec les récepteurs de localisation CP745. Associés, ces éléments sont conçus pour être montés sur des bases et plaques de gabarit afin d'assurer un positionnement et un repérage précis. La broche rétractable permet au verrou de glisser sur la base ou la plaque sans interférence : l'axe central se rétracte pour se placer à plat sous la plaque et ne pas dépasser de la face inférieure, permettant le positionnement et le serrage après la mise en place.

Fonctionnement
En tournant le bouton d'un quart de tour, les billes de la broche se déploient et verrouillent la pièce. Le locateur reste verrouillé tant que le bouton n'est pas ramené sur "OFF", ce qui permet aux billes de se rétracter dans l'arbre et à celui-ci d'être relevé hors de la plaque de base sans interférence et sans outil.

Matières

• Corps du locateur : acier inoxydable 303
• Bouton : acier inoxydable 304
• Axe : acier nickelé sans électrolyse, pré-durci
• Billes : acier inoxydable

Utilisation / Compatibilité

• Conçu pour le montage sur bases et plaques de gabarit
• À utiliser avec les récepteurs de localisation CP745
• Permet de monter des plaques de gabarit sur différentes bases avec une grande répétabilité (0,02 mm)

Médias disponibles

• Vidéo produit
• Fiche technique (PDF)
• Illustrations de montage
• Guide d'utilisation (PDF)

Caractéristiques / spécifications techniques

• ID : 230422
• Référence / SKU : CP740-1640LA
• Filetage (T) : M4 x 0,70
• D : 16 mm
• D1 : 20 mm
• D2 : 40 mm
• D3 : 50 mm
• Dp : 32 mm
• L : 29,5 mm
• H : 64 mm
• H1 : 44 mm
• H2 : 14 mm
• Force de serrage : 562 Lbs
• Répétabilité de positionnement : 0,02 mm
• À utiliser avec récepteur : CP745-1640L, CP745-1640S
