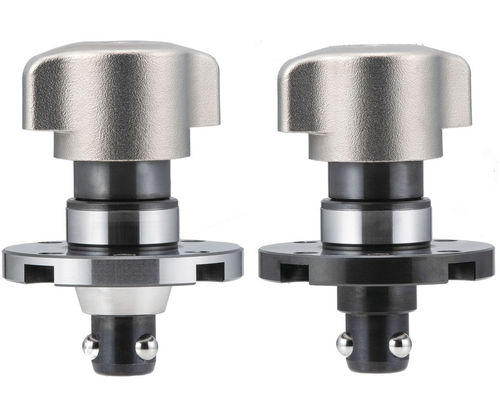

Pion de centrage en acier inoxydable CP741 series

Description du produit
Le repère de serrage Flex CP741 est une pince de positionnement de précision destinée à être montée sur des bases et plaques de gabarit et utilisée avec des récepteurs Flex. Le fonctionnement se fait par un bouton à quart de tour ; le mécanisme dilate des billes sur la tige de verrouillage pour bloquer la pièce. L'appareil offre une répétabilité de positionnement de 0,003 mm et un effort de serrage de 674 lbs. Le corps est en acier 4140 avec traitement nitrocarburation ; la manette et le piston sont en acier inoxydable série 300 ; les billes sont en acier inoxydable 4140.

Médias

• Vidéo produit (MP4)
• Spécifications (PDF)
• Mode d'emploi (PDF)

Variantes produit (résumé)

• CP741-1660L — Conique (Type A) : D 60 mm | D1 16 mm | D2 24,5 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (non serré) 56 mm | H2 (serré) 50 mm | H3 8 mm | Effort de serrage 674 lbs | Répétabilité 0,003 mm | Utiliser avec AMWF40-BU-T, AMWF40-BU-D
• CP741-1660S — Droit (Type B) : D 60 mm | D1 16 mm | D2 20,0 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (non serré) 56 mm | H2 (serré) 50 mm | H3 8 mm | Effort de serrage 674 lbs | Répétabilité 0,003 mm | Utiliser avec AMWF40-BU-S

Caractéristiques techniques

• Modèle : CP741
• Fonctionnement : Bouton quart de tour (précision)
• Répétabilité de positionnement : 0,003 mm
• Effort de serrage : 674 lbs
• Corps : Acier 4140 avec finition nitrocarburée
• Manopole et piston : Acier inoxydable série 300
• Billes : Acier inoxydable 4140
• Montage : Conçu pour être monté sur bases et plaques de gabarit ; utilisé avec réceptacles à verrouillage par billes
• Récepteurs compatibles : AMWF40-BU-T, AMWF40-BU-D (conique) ; AMWF40-BU-S (droit)
• Variantes disponibles : CP741-1660L (conique) et CP741-1660S (droit) — dimensions clés ci‑dessus
