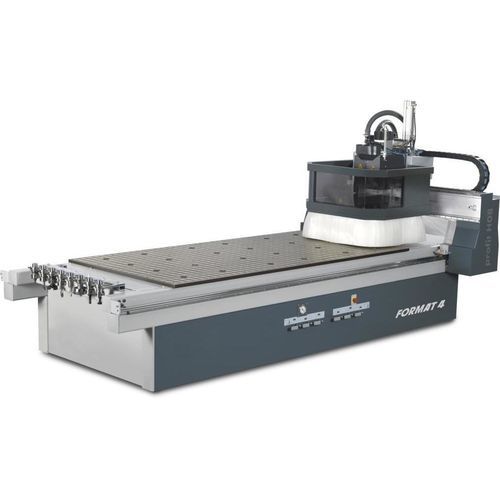

Centre de découpe et d'usinage CNC H08

en bois

Présentation du produit
Le profit H08 de Format4 est un centre d'usinage CNC destiné aux applications de nesting professionnelles dans des espaces réduits. La machine est conçue pour offrir une grande précision et une productivité accrue lors de l'usinage de différents matériaux, notamment le bois, les plastiques, les panneaux composites aluminium et les plaques de plâtre.

Caractéristiques principales

• Rapide et simple : usinage standard de panneaux dans un espace réduit
• Efficacité sans compromis pour le bois, les plastiques, les panneaux composites aluminium et les plaques de plâtre
• Conception portique avec entraînement « Gantry » : rapide, précis et peu d'entretien
• Table matricielle avec géométrie de grille optimisée pour des résultats de nesting parfaits
• Sécurité opérationnelle optimale garantie par un contrôle par faisceau lumineux et un arrêt d'urgence
• Machines et logiciels d'un seul fournisseur : solutions logicielles intégrées Format4
• Format4 Woodflash Control : création de programmes simple, nombreuses possibilités d'automatisation et contrôle permanent des programmes
• Connexion par code-barres pour ateliers en réseau

Points forts

• Options de broche avec variateur, serrage automatique d'outil HSK F63 et nettoyage pneumatique des porte-outils
• Connexions d'extraction contrôlées pour une aspiration efficace entre la tête de perçage et la broche principale
• Entraînement portique (Gantry) : portique entraîné des deux côtés, pignon-crémaillère en X et Y pour de grandes vitesses de déplacement
• Système d'aspiration et table à grille de vide pour une force de maintien maximale et une répartition uniforme de l'aspiration
• Automatisation sur mesure : unité de déchargement automatique avec option poussoir électromoteur
• Nombreux packs de configuration et solutions high-tech disponibles

Logiciel et commande

• Format4 Woodflash Control : programmation conviviale, création rapide de programmes et nombreuses options d'automatisation
• Variante compact-control : exécute des codes ISO et des programmes Woodflash depuis un logiciel externe
• Connectivité code-barres pour intégration dans des ateliers en réseau

Aspiration et nesting
La table matricielle avec géométrie de grille optimisée assure un support sur toute la surface et un positionnement exact des pièces. Des butées de référence peuvent être montées directement sur la table et, en option, surveillées par des capteurs anti-collision.

Sécurité et confort opérateur

• Capteur par faisceau lumineux surveillant l'accès à la zone dangereuse
• Arrêt d'urgence pour interrompre les programmes en cours
• Armoire électrique FORMAT4 contenant la commande CNC avec afficheur LED d'état, potentiomètre et port USB

Public visé
Le FORMAT4 profit H08 est destiné aux utilisateurs professionnels qui ont besoin d'un CNC compact pour nesting capable d'usiner des panneaux et une large gamme de matériaux avec des performances industrielles, des options d'automatisation et des solutions logicielles intégrées.

Caractéristiques / spécifications techniques

• Désignation du modèle : profit H08
• Champs de travail (options) : H08 13.25 : X = 2500 mm ; Y = 1250 mm ; Z = 85 mm
• Champs de travail (options) : H08 16.31 : X = 3090 mm ; Y = 1530 mm ; Z = 85 mm
• Table à grille de vide : standard 60 x 60 mm avec 4 connexions de vide par champ ; option 30 x 30 mm
• Capacité de tenue du système de vide : jusqu'à 750 m³/h
• Zone de travail subdivisée en champs de vide : H08 13.25 = 6 champs ; H08 16.31 = 8 champs (commande manuelle via levier avant)
• Broche / moteur de fraisage : commande par onduleur ; puissances moteur 10, 12 ou 15 kW selon la série ; jusqu'à 24 000 tr/min
• Serrage des outils : HSK F63 automatique ; nettoyage pneumatique des porte-outils ; vérification du serrage par capteurs
• Axe C : disponible en interpolation 360° avec interface d'air comprimé pour agrégats
• Variantes de tête de perçage : DH 8 (8 broches verticales) ; DH 12 (12 broches verticales) ; DH 16 (12 verticales + 4 horizontales et 2 lames de scie)
• Moteur de perçage : entraînement par onduleur, perçage vertical jusqu'à 6 000 tr/min (selon configuration)
• Changeur d'outils : changeur latéral 8, 11 ou 15 positions
• Mesure automatique des outils : longueurs d'outils enregistrées à 0,01 mm dans la base
• Portique / entraînement : portique entraîné des deux côtés pour précision maximale et répétabilité ; pignon-crémaillère en X et Y pour grandes vitesses et temps de changement courts
• Fonctions d'extraction : connexions d'extraction contrôlées transférant la capacité d'extraction entre la tête de perçage et la broche principale ; option pousseur pour position d'extraction supplémentaire vers la table à poussière
• Pousseur / déchargement : pousseur réglable en hauteur réduit les temps de mise en place ; unité de déchargement automatique disponible pour pièces finies
• Matériau de la table : table à vide en résine phénolique (non corrosive, stable face aux variations de température)
• Matériaux usinés : bois, plastiques, panneaux composites aluminium, plaques de plâtre ; avec équipement spécial également Alucobond et matériaux similaires
• Automatisation & intégration : nombreuses options d'automatisation, capacité réseau, compatibilité logicielle F4Solutions
