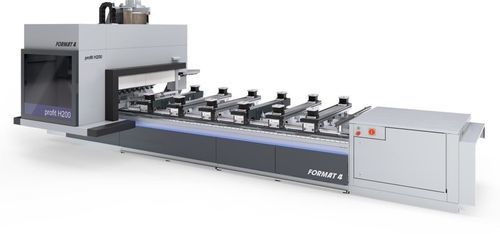

Centre de découpe et d'usinage multifonction H200R

CNCen bois

Vue d'ensemble
Le FORMAT4 profit H200R est un centre d'usinage CNC universel conçu pour la production en série et la fabrication sur mesure d'éléments en bois massif (portes, fenêtres, pièces d'escalier, mobilier). Sa structure reconfigurée avec nervures en acier assure une rigidité élevée et des performances dynamiques. Le logiciel intégré et les options de changeur d'outils permettent une automatisation flexible et un usinage de précision pour les applications de menuiserie industrielle.

Principales caractéristiques

• Jusqu'à 36 positions d'outils avec plusieurs configurations de changeur (changeur linéaire 4 positions disponible)
• Logiciel F4®Integrate : bibliothèque d'outils, FAO intégrée (F4Create) et commande machine (F4Operate) sur une interface unique
• lightPos : positionnement des ventouses par LED (>6 000 LED) pour un positionnement visuel, rapide et précis
• Gestion du vide en 2 circuits avec verrouillage des consoles pour une fiabilité accrue
• Affichage de positionnement des consoles et ventouses ; indication laser disponible
• Différentes formes de ventouses et pads réutilisables pour un maintien sécurisé
• Dispositifs de serrage de cadres à air comprimé pour une force de serrage élevée ; prises d'air sur le bas des consoles
• Écran tactile 24" intuitif avec interface structurée
• Capot d'extraction automatique pour réduire poussières et bruit
• Supports de chargement (rails d'alimentation) pour la manutention mono-opérateur des grandes pièces
• Connexion pour fraisage gabarit pour serrage de composants complexes
• Activation/désactivation individuelle des consoles pour évacuation des déchets sans relâcher le vide
• Déflecteur de copeaux et convoyeur pour évacuation efficace des copeaux/poussières
• Indicateur d'état lumineux pour visualiser les états machine

Points forts / Avantages

• Solutions de financement adaptées
• Conçu pour une production industrielle en continu
• Optimisation de production spécifique client
• Châssis robuste avec composants de qualité
• Multiples options de spécification et d'automatisation
• Précision d'ingénierie et ergonomie opérateur
• Pack de service complet avant et après vente
• Logiciel et machine d'un même fournisseur pour une intégration simplifiée

Détails (sélectionnés)
F4®Integrate
Logiciel tout-en-un combinant F4Toolbox (bibliothèque d'outils), FAO avec CAD intégré (F4Create) et commande machine (F4Operate) dans une interface cohérente. Basé sur le G-code pour une intégration aisée aux flux de production existants.

lightPos
Système de positionnement visuel avec plus de 6 000 LED indiquant la taille, la position et l'orientation des ventouses. Les LED RGB sur l'axe X indiquent le statut d'usinage ; les LED le long des axes X et Y visualisent la position et les dimensions de la pièce pour réduire les temps de réglage.

Rangées d'arrêt
La série H200 est équipée de rangées de butées arrière et centrales ; des butées cylindriques solides permettent un référencement flexible des petites, moyennes et grandes pièces.

Ouverture de maintenance
Le capot s'ouvre facilement pour un accès rapide lors du changement d'outils ou des opérations de maintenance.

Usinage de cadres
Les dispositifs de serrage de cadres à air comprimé fournissent une force de serrage supérieure ; les connexions d'air comprimé se situent sous la console.

Zone de travail (table)
Zone de travail : X = 3300 mm
Y = 1280 mm
Z = 250 mm (hauteur de passage depuis la console)

Caractéristiques techniques

• Modèle : profit H200R
• Marque : FORMAT4
• Zone de travail (X × Y × Z) : 3300 mm × 1280 mm × 250 mm (hauteur de passage depuis la console)
• Broche : moteur mouluré avec variateur, 12–15 kW, jusqu'à 24 000 tr/min
• Interface outil : HSK F63 avec serrage automatique et tension d'outil contrôlée par capteur
• Quatrième axe : axe C standard, interpolation 360° avec interface air comprimé
• Positions d'outils : jusqu'à 36 (différentes options de changeur; changeur linéaire 4 positions disponible)
• Système de vide : multiples formes de ventouses, gestion du vide en 2 circuits, lightPos optionnel
• Commande : écran tactile 24" avec F4®Integrate (F4Toolbox, F4Create, F4Operate)
• Extraction : capot d'extraction contrôlé, déflecteur de copeaux et convoyeur
• Automatisation & manutention : supports de chargement / rails d'alimentation pour manutention mono-opérateur
• Design : châssis nervuré en acier pour une stabilité maximale
