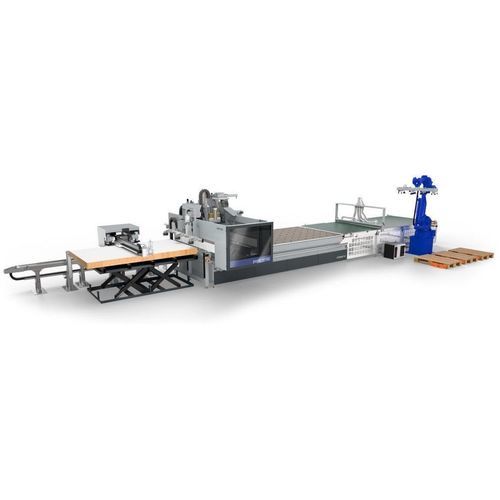

Centre d'usinage CNC 5 axes H150

verticalde fraisagede perçage

Présentation
Le FORMAT4 profit H150 est un centre d'usinage CNC nesting 5 axes destiné à la production de mobilier et à la menuiserie moderne. Il réalise la découpe, le perçage et le fraisage des panneaux en une seule opération grâce à la technologie nesting pour optimiser le rendement matière et réduire les temps de cycle. La machine est disponible en quatre tailles et peut être intégrée en production semi- ou entièrement automatisée avec diverses solutions de chargement et déchargement.

Avantages clés

• Usinage complet des panneaux de mobilier en une seule opération (découpe, perçage, fraisage)
• Économies de matière et de temps grâce à l'optimisation nesting
• Évolutive vers l'automatisation complète avec solutions de chargement/déchargement
• Gestion de vide intégrée SMART ZONING pour différents formats de panneaux
• Grand passage Z (200 mm) pour usiner des pièces hautes
• Prélabellisation automatique sur la table de chargement pour réduire les erreurs

Caractéristiques & détails

• Broche 5 axes Format4 hautes performances développée pour le travail du bois professionnel
• Puissance broche : 12 kW standard, 15 kW en option ; vitesse régulée par onduleur jusqu'à 24 000 tr/min
• Refroidissement liquide et roulements céramiques pour précision et stabilité
• Changeur d'outils standard ; changeur rotatif mobile en option et emplacement pour grande lame de scie — jusqu'à 36 positions d'outils
• Tête de perçage configurable : broches verticales ou broches + scie de rainurage pour usinages verticaux et horizontaux ; onduleur jusqu'à 7 500 tr/min
• Smart Zoning pour un changement rapide entre formats de panneaux et un traitement multi-format efficace
• Table en résine phénolique compatible avec vacuum pods pour une fixation flexible
• Contrôle automatique de la connexion d'extraction pour répartir l'extraction entre la tête de perçage et la broche principale
• Extraction table supérieure et extraction sous-table pour garder les surfaces propres et évacuer les copeaux
• Table élévatrice de panneaux pour alignement synchronisé et chargement automatique à la bonne hauteur
• Système d'étiquetage automatique sur la table de chargement pour fiabilité du processus
• Indicateur d'état à changement de couleur pour visualiser le statut machine
• Couvercle d'entretien accessible pour faciliter les changements d'outils et la maintenance
• Capot optionnel pour le changeur linéaire afin de protéger les adaptateurs HSK des poussières et copeaux
• Logiciel F4®Integrate (F4Operate, F4Create, F4Toolbox) et suite F4®Solutions pour optimisation nesting, CAM/CAD et gestion de production

Points forts (en un coup d'œil)

• Solutions de financement sur mesure
• Performance élevée en fonctionnement industriel continu
• Solutions de production optimisées selon le client
• Construction solide avec composants premium
• Multiples configurations et options high-tech
• Ingénierie de précision
• Confort d'utilisation et facilité de maintenance
• Qualité et précision d'Autriche
• Automatisation et intégration logicielle depuis un seul fournisseur

Caractéristiques / spécifications techniques

• Type de machine : centre d'usinage CNC nesting 5 axes
• Nom du modèle : profit H150
• Tailles disponibles : quatre tailles (voir page produit)
• Broche principale : broche 5 axes Format4 ; 12 kW standard, 15 kW optionnel
• Vitesse broche : jusqu'à 24 000 tr/min (régulée par onduleur)
• Refroidissement & roulements : refroidissement liquide ; roulements céramiques
• Passage Z (hauteur utile) : 200 mm
• Positions d'outils : jusqu'à 36 (changeur standard + changeur rotatif optionnel + emplacement de prise)
• Tête de perçage : configurable ; moteur onduleur jusqu'à 7 500 tr/min
• Gestion du vide : SMART ZONING
• Formats supportés (exemples) : 3090 × 2100 mm ; 3090 × 1530 mm ; 2500 × 1250 mm
• Table de travail : table en résine phénolique compatible vacuum pods
• Extraction : extraction table supérieure et sous-table ; connexion d'extraction pilotée en position
• Automatisation : compatible avec diverses solutions de chargement/déchargement et d'automatisation complète ; table élévatrice de panneaux
• Étiquetage : prélabellisation automatique sur la table de chargement
• Logiciel : F4®Integrate (F4Operate, F4Create, F4Toolbox) ; F4®Solutions
• Maintenance : capot avec ouverture d'entretien pour un accès rapide
