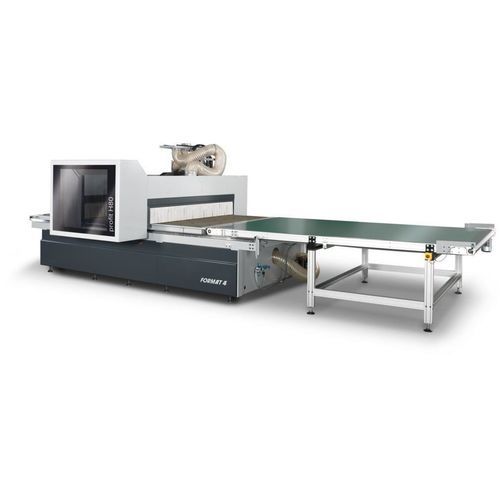

Centre d'usinage 3-4 axes H80I

verticalpour le boisà table fixe

Overview
Le centre d'usinage CNC profit H80I de FORMAT4 est conçu pour l'usinage de panneaux en production de mobilier et menuiserie, combinant sciage, perçage et fraisage en une seule passe. La machine prend en charge les flux de production en nesting et peut être intégrée à des modules de chargement/déchargement et d'automatisation, du poste autonome à la cellule entièrement automatisée.

Key advantages

• Usinage intégré de panneaux : coupe, perçage et fraisage en un cycle
• Automatisation configurable du poste autonome à la cellule entièrement automatique
• Broches de fraisage haute vitesse avec interface HSK F63
• Table matricielle sous vide pour soutien complet des panneaux et optimisation du nesting
• Options de tête de perçage flexibles pour production d'armoires et usinage polyvalent
• Chaîne logicielle intégrée : F4®Solutions / F4®Integrate pour CAO/FAO et nesting
• Extraction modulaire et indicateurs d'état pour l'ergonomie d'atelier

Highlights & features

• Smart Zoning : manipulation rapide et changement de format accéléré (exemples : 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm)
• Prises à vide (vacuum pods) pour pièces petites et complexes
• Table matricielle avec option grille haute circulation 30 x 30 mm pour maintien amélioré
• Raccord d'extraction à commande de position dirige la succion entre tête de perçage et broche principale
• Cloche d'extraction compacte optimisant le volume d'extraction
• Indicateur d'état lumineux pour un aperçu rapide du statut machine

Spindle
Broche de fraisage disponible en 10, 12 ou 15 kW (selon série) et jusqu'à 24 000 tr/min. Moteur asservi par onduleur monté sur le support de tête de perçage en axe Z. Guides linéaires doubles et vis à billes rectifiées garantissent un positionnement vertical précis. Interface outil : HSK F63 avec serrage automatique, contrôle par capteurs et nettoyage pneumatique.

The C-axis
Axe C optionnel interpolant (360°) avec interface d'air comprimé pour agrégats, adapté aux usinages complexes et opérations indexées.

Individual drill head configuration
Options de tête de perçage : broches verticales seules ou combinaison avec scie pour rainurage, permettant usinage vertical et horizontal. Moteurs de tête de perçage asservis jusqu'à 7 500 tr/min.

Automatic measuring system of the tool length
Mesure automatique de la longueur d'outil enregistrant chaque longueur dans la base de données avec une précision de 0,01 mm pour simplifier la gestion des outils et réduire les temps de réglage.

Perfect nesting with the matrix table
La table matricielle en résine phénolique assure un soutien complet des panneaux et un positionnement précis pour le nesting. Option de grille 30 x 30 mm haute circulation pour un meilleur maintien des petites pièces ou formes complexes.

Smart Zoning
Smart Zoning permet un usinage rapide de plusieurs formats de panneaux et réduit les temps de changement pour augmenter le débit et la flexibilité.

Vacuum pods
Compatibilité avec des pods de blocage sous vide pour augmenter la polyvalence sur un grand éventail de tailles et formes de pièces.

Fence options
Clôtures optionnelles montables à gauche ou à droite pour le confort opérateur ; clôtures continues disponibles pour dépose sur convoyeur automatisé.

Position-controlled extraction connection
Allocation automatique de la capacité d'extraction entre la tête de perçage et la broche principale selon l'outil en service, améliorant l'efficacité d'aspiration.

Extraction bell
Cloche d'extraction compacte optimisant les performances d'aspiration tout en réduisant le volume d'extraction requis.

Height adjustable tool changer (including cover)
Changeur d'outils linéaire réglable en hauteur sur la base de la machine protégeant les emplacements d'outils, accélérant les changements et pouvant accueillir jusqu'à 12 outils et 3 unités avec capot de protection.

Status indicator
Système d'éclairage multicolore indiquant l'état de la machine pour un suivi rapide par les opérateurs et une meilleure organisation de l'atelier.

F4®Solutions & F4®Integrate
L'écosystème logiciel intégré couvre la CAO/FAO, l'optimisation du nesting, les bibliothèques d'outils FAO et le transfert de données machine pour une chaîne de production continue et l'intégration Industrie 4.0.

Technical specifications

• Model: profit H80I
• Brand: FORMAT4
• Spindle motor power options: 10 kW, 12 kW, 15 kW (series dependent)
• Spindle speed: up to 24,000 rpm (milling spindle)
• Tool interface: HSK F63 with automatic clamping and pneumatic cleaning
• C-axis: optional interpolating 4th axis (360°) with compressed air interface
• Drilling head: configurable; inverter-controlled up to 7,500 rpm
• Tool measurement accuracy: 0.01 mm
• Vacuum table: phenolic resin; optional 30 x 30 mm high-flow matrix
• Tool changer: height-adjustable, up to 12 tools and 3 units, with cover
• Automation: scalable loading/unloading and cell integration to full automation
• Panel formats (Smart Zoning examples): 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm
• Extraction: extraction bell and position-controlled extraction connection
• Software: F4®Solutions / F4®Integrate for CAD/CAM, nesting and machine control
