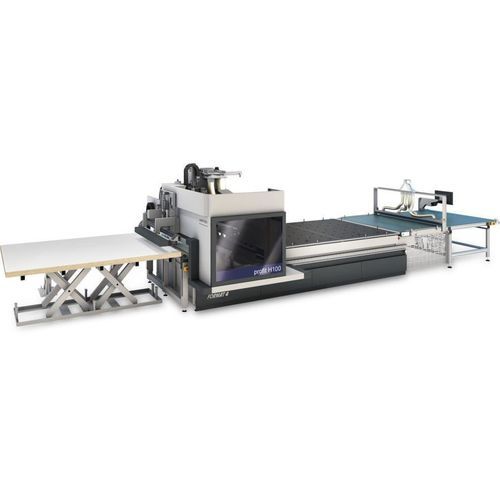

Centre d'usinage CNC 3 axes H100

verticalHSK F63de fraisage

Présentation
Le FORMAT4 profit H100 est un centre d'usinage CNC Nesting pour le débit, le perçage et le fraisage des panneaux, conçu pour les ateliers de menuiserie et d'ébénisterie modernes. Il réalise la production de mobilier sur mesure complète — tous les trous, rainures et assemblages — en une seule opération. La technologie de nesting maximise les économies de matière et de temps. La machine peut être étendue à l'automatisation complète avec diverses solutions de chargement et déchargement pour atteindre une productivité élevée.

Description principale du produit
Disponible en quatre tailles (16.38, 22.32, 22.43 et 22.61). Équipements : gestion de vide intégrée SMART ZONING, options d'automatisation avancées, têtes de perçage performantes, rangées de butées encastrées pour un usage sans restriction de la broche et grand passage Z de 200 mm pour l'usinage de pièces hautes. Changeur d'outils standard et changeur rotatif en option ainsi qu'un emplacement pour grande lame de scie offrent jusqu'à 35 emplacements d'outils. L'étiquetage automatique sur la table de chargement réduit les erreurs et raccourcit les temps de traitement.

P points forts

• Smart Zoning : traitement rapide de plusieurs formats de panneaux et changement rapide de format
• Raccord d'extraction commandé en position : répartition dynamique de l'aspiration entre la tête de perçage et la broche principale
• Solutions d'automatisation : évolutives vers l'automatisation complète avec différentes options de chargement/déchargement

Avantages produit & USP

• Solutions de financement sur mesure
• Performance constante en fonctionnement industriel continu
• Solutions de production optimisées sur mesure pour le client
• Conception robuste avec composants premium
• Nombreuses variations de packs de spécifications avec options high-tech
• Précision d'ingénierie complète
• Confort utilisateur premium
• Design primé
• Qualité et précision d'Autriche
• Productivité sans compromis
• Pack de service complet avant, pendant et après l'achat
• Solutions d'automatisation et options d'atelier connecté
• Logiciels et machines d'un seul fournisseur

Détails & Caractéristiques
Écosystème logiciel F4®Integrate : bibliothèque d'outils (F4Toolbox), CAO/CAM intégrée (F4Create), gestion de l'exploitation machine (F4Operate) — une interface cohérente et intuitive pour les flux de travail CNC. La commande est basée sur le G-code pour faciliter la connexion de programmes industriels externes.

Options broche : puissance moteur 10, 12 ou 15 kW (selon série) avec vitesses jusqu'à 24 000 tr/min ; entraînement par variateur ; fixation directe sur le support de tête de perçage en axe Z ; guidages linéaires doubles et vis à billes rectifiées pour un positionnement vertical précis ; serrage automatique d'outils HSK F63 avec contrôle par capteur et nettoyage pneumatique des porte-outils. Axe C optionnel en tant que 4e axe interpolant (360°) avec interface d'air comprimé.

Tête de perçage : configurations modulables (broches verticales seules ou broches + scie de rainurage pour usinage vertical et horizontal). Moteur inverter jusqu'à 7 500 tr/min.

Gestion des outils : système automatique de mesure de la longueur d'outil (paramétrage des longueurs enregistré à 0,01 mm) ; étiquetage automatique sur la table de chargement pour minimiser les erreurs et réduire les temps de cycle.

Maintien de la pièce & vide : table en résine phénolique compatible avec plots à vide pour plus de variabilité ; gestion du vide SMART ZONING pour un traitement rapide de différents formats de panneaux (ex. : 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm).

Extraction & contrôle des poussières : cloche d'extraction pour optimiser l'aspiration et réduire le volume requis ; raccord d'extraction commandé en position pour allouer la capacité d'extraction entre la tête de perçage et la broche selon les besoins ; extraction supérieure sur table convoyeur pour nettoyer les surfaces pendant le transport ; extraction sous table pour évacuer les copeaux finaux.

Manutention & automatisation : table de levage de panneaux optionnelle pour chargement automatique (positionne et aligne les piles à hauteur de travail) ; multiples solutions d'automatisation/chargement et déchargement disponibles pour une productivité maximale.

Maintenance & confort utilisateur : trappe de maintenance pour un accès rapide au changement d'outils ou aux opérations de service ; signalisation lumineuse d'état pour information instantanée sur le statut machine.

Caractéristiques / spécifications techniques

• Modèle / Dénomination commerciale : profit H100
• Marque : FORMAT4 (Felder Group)
• Tailles disponibles : 16.38, 22.32, 22.43, 22.61 (variantes de série)
• Hauteur de passage Z : 200 mm
• Nombre maximum d'emplacements d'outils : jusqu'à 35 (changeur standard + changeur rotatif optionnel + emplacement pour grande lame de scie)
• Options de puissance broche : 10 kW, 12 kW ou 15 kW (selon série)
• Vitesse broche : jusqu'à 24 000 tr/min
• Entraînement broche : variateur ; serrage automatique HSK F63 ; nettoyage pneumatique des porte-outils
• Axe C : 4e axe interpolant optionnel (360°) avec interface air comprimé
• Tête de perçage : configurations multiples (broches verticales ; broches + scie de rainurage) ; moteur inverter jusqu'à 7 500 tr/min pour le rainurage
• Mesure d'outil : mesure automatique de la longueur d'outil, précision 0,01 mm
• Gestion du vide : SMART ZONING pour plusieurs formats et changements rapides
• Table de travail : table en résine phénolique compatible avec plots à vide
• Extraction : raccord d'extraction commandé en position ; cloche d'extraction ; extraction supérieure ; extraction sous table
• Automatisation : évolutif vers l'automatisation complète (solutions de chargement/déchargement, table de levage, intégration convoyeur)
• Étiquetage automatique : sur table de chargement pour réduire erreurs et temps de traitement
• Maintenance : trappe d'accès pour changement d'outils et service
• Logiciel : écosystème F4®Integrate et F4®Solutions (CAO/CAM intégrés, optimisation de nesting, transfert de données machine)
