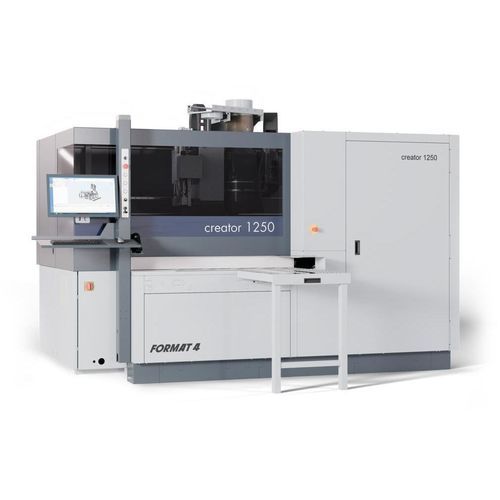

Format4 Creator 1250 – centre d'usinage CNC compact pour panneaux
Le Format4 Creator 1250 associe une implantation compacte à une broche principale performante (jusqu'à 12 kW), des têtes de perçage configurables et un changeur d'outils linéaire 17 positions pour des temps de changement réduits. La machine accepte des panneaux jusqu'à 6 m de longueur, 1250 mm de largeur et 80 mm d'épaisseur. Le transport horizontal des pièces et des supports réglables en hauteur facilitent la manutention ergonomique et le chargement par un seul opérateur. Des extensions à rouleaux et d'axe X en option augmentent la flexibilité pour les panneaux longs.

Highlights

• Solutions de financement sur mesure
• Fonctionnement continu en environnement industriel
• Solutions de production spécifiques client
• Conception robuste avec composants de premier plan
• Différents packs de spécifications avec options high-tech
• Précision d'ingénierie complète
• Confort d'utilisation élevé
• Design primé
• Qualité et précision d'Autriche
• Orientation productivité et service
• Automatisation et réseau d'atelier prêts
• Logiciel et machine fournis ensemble

Extension de l'axe X (option)
Extension optionnelle de l'axe X jusqu'à 3600 mm (1470 mm standard) pour réduire les cycles de changement sur pièces moyennes et longues et augmenter le débit par poste.

Système à deux mors pour convoyeur à courroie (option) — points clés
Deux mors indépendants entraînés par servomoteurs permettent un mouvement dynamique et continu des pièces sauf au contact des mors.

• Roulements à billes de précision intégrés aux mors servant de points de référence pour un transport respectueux des bords
• Formatage 4 faces avec évacuation automatique des copeaux côté mors
• Pas d'ajustement manuel pour le formatage côté mors
• Libération pneumatique de course à l'ouverture pour éviter le glissement lors du positionnement et de la reprise
• Vitesse de positionnement jusqu'à 90 m/min pour des changements rapides
• Force de serrage pneumatique réglable via vanne de contrôle avec manomètre

Agrégat de chevillage (direction X) — détails
L'agrégat de chevillage en X se compose de deux unités : une unité d'insertion sur la tête de perçage et un dispositif vibrant ainsi que réservoirs colle/eau à l'intérieur de la machine. L'insertion de chevilles en direction X est possible ; largeur de chevilles prise en charge : 8 mm ; longueurs autorisées : 20, 25, 30, 35 ou 40 mm (tolérance ±0,2 mm). Les chevilles gonflantes (activées à l'eau) sont prises en charge ; stockage et humidité influencent les résultats.

Broche principale et tête de perçage
La machine standard est équipée d'une broche principale 12 kW. La tête de perçage DH17 est fournie de série (DH25 en option) pour un traitement complet. Toutes les broches concernées sont motorisées.

Formatage 4 faces
Le module de fraisage permet le formatage 4 faces et les découpes pour panneaux à angle droit. Avec des systèmes de serrage appropriés, l'évacuation des copeaux côté mors est entièrement automatique.

Transport horizontal des pièces — usinage par le dessus
Le concept horizontal permet à une seule personne de manipuler des pièces lourdes ; des tables d'appui réglables en hauteur facilitent la manutention des deux côtés de la machine.

Logiciel CNC F4Integrate
F4Integrate inclut bibliothèque d'outils (F4Toolbox), programmation CAM/CAD (F4Create) et conduite machine (F4Operate) dans une interface unique. Basé sur le G-code pour une intégration et un transfert de programmes simplifiés.

Changeur d'outils et outillage
Le changeur linéaire 17 positions accueille une large variété d'outils et jusqu'à 4 agrégats pour des changements d'outils rapides.

Broche — notes techniques
Puissances disponibles : 9 kW et 12 kW ; jusqu'à 24 000 tr/min. Moteur monté sur l'axe Z avec commande onduleur. Guides linéaires doubles et vis à billes rectifiées pour un positionnement précis de l'axe Z. Serrage automatique HSK F63 avec vérification par capteur et nettoyage pneumatique du porte-outil. Axe C optionnel (interpolant 360°) disponible avec interface air comprimé.

Configurations individuelles de têtes de perçage (options)
Choisissez la tête de perçage adaptée aux besoins de production :

• DH17 : 11 broches verticales, 6 broches horizontales, 1 lame de rainurage en X
• DH25 : 17 broches verticales, 8 broches horizontales, 1 lame de rainurage en X
• DH18 avec inserts Lamello Clamex P : 14 broches verticales, deux groupes de perçage horizontaux (X et Y), lame de rainurage en X, deux fraises Lamello Clamex

Options supplémentaires et caractéristiques système
Extensions rouleaux et d'axe pour pièces plus longues, systèmes de serrage intelligents, technologie d'extraction propre, préparation à l'automatisation et solutions logicielles intégrées.

Caractéristiques techniques

• Modèle : Creator 1250
• Longueur maximale de pièce : jusqu'à 6 m
• Largeur maximale de pièce : 1250 mm
• Épaisseur maximale de pièce : 80 mm
• Puissance broche principale : jusqu'à 12 kW (variantes disponibles)
• Vitesse broche principale : jusqu'à 24 000 tr/min (selon version)
• Interface broche : HSK F63 (serrage automatique)
• Changeur d'outils : changeur linéaire 17 positions (espace pour jusqu'à 4 agrégats)
• Extension axe X optionnelle : jusqu'à 3600 mm
• Convoyeur à courroie à deux mors : mors indépendants entraînés par servomoteurs ; vitesses de positionnement jusqu'à 90 m/min ; force de serrage pneumatique réglable
• Agrégat de chevillage : largeur chevilles 8 mm ; longueurs 20/25/30/35/40 mm ; tolérance ±0,2 mm ; chevilles gonflantes prises en charge
• Options de têtes de perçage : DH17 (11V/6H), DH25 (17V/8H), DH18 Lamello (14V + groupes horizontaux + fraises Lamello)
• Pre-stroke / longueur max de perçage : 70 mm
• Lame de rainurage (X) : diamètre max 120 mm ; épaisseur dent max 10 mm ; jusqu'à 7 500 tr/min
• Logiciel de contrôle : F4Integrate (bibliothèque d'outils, CAM/CAD, F4Operate)
• Concept d'usinage : transport horizontal des pièces (usinage par le dessus)
• Construction : conception robuste avec extraction propre et préparation à l'automatisation
