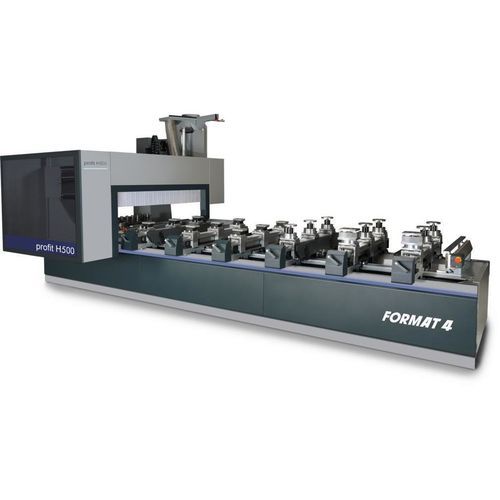

Centre d'usinage CNC 5 axes H500R

universelpour le bois24 outils

Une machine, cinq axes, créativité polyvalente
Le Format4 profit H500R est un centre d'usinage CNC 5 axes conçu pour les ateliers polyvalents et le traitement individuel de matériaux variés. La technologie CNC 5 axes avancée réduit le recours à des agrégats et outillages spécifiques, permet une configuration d'outillage personnalisée et autorise une production entièrement automatique avec un investissement maîtrisé. Une broche principale performante assure des résultats constants sous tous les angles. Associé à une unité de perçage 18 broches et à un agrégat de scie rainure intégrée, le profit H500R offre de larges possibilités d'usinage et des cycles de production courts.

Fonctionnalités intégrées clés

• Système double circuit à vide Format4 sans tuyaux avec hauteur d'éléments de vide jusqu'à 100 mm
• Deux axes Z commandés CNC pour des cycles de production très courts
• s-motion : consoles entièrement automatiques et positionnement des éléments de vide

Points forts

• Solutions de financement sur mesure
• Performance élevée et constante en utilisation industrielle continue
• Solutions de production optimisées selon le client
• Conception solide avec composants haut de gamme
• Variantes de packs de spécifications avec options technologiques avancées
• Précision d'ingénierie complète
• Confort utilisateur ergonomique
• Design primé
• Qualité et précision d'Autriche
• Productivité sans compromis
• Forfait service complet avant, pendant et après l'achat
• Solutions d'automatisation et possibilités d'atelier en réseau
• Logiciels et machines fournis par le même fournisseur

Détails et caractéristiques sélectionnés

• Système de verrouillage mécanique des axes – Le verrouillage mécanique des axes C et A prolonge la durée de vie de la broche et améliore la finition des pièces usinées.
• Consoles « s-motion » – Les consoles entièrement automatiques permettent un usinage très rapide et de haute qualité des composants de portes et fenêtres.
• lightPos – positionnement par LED des éléments de vide – Système visuel de positionnement : plus de 6 000 LED indiquent la taille, la position et l'orientation des ventouses ; positions des consoles au millimètre ; les LED RGB sur l'axe X indiquent l'état d'usinage et les LED sur les axes X/Y visualisent la position et les dimensions de la pièce. Facilite l'exploitation alternée sans temps de réglage coûteux.
• Logiciel F4®Integrate – Logiciel CNC intégré incluant bibliothèque d'outils (F4Toolbox), zone CAM avec CAO intégrée (F4Create) et exploitation machine (F4Operate). Basé sur le G-code pour une intégration aisée de programmes externes.
• Commande tactile intuitive – Interface tactile avancée et clairement structurée (écran 24") pour une grande convivialité et une exécution rapide des programmes/paramètres.
• Système de mesure longitudinale – Dispositif automatique de mesure de longueur déterminant la longueur d'outil en machine avec une précision de 0,01 mm, éliminant les erreurs de mesure opérateur.
• Broche principale (5 axes) – Broche 5 axes puissante disponible en 12 kW (standard) ou en option 15 kW. Refroidissement liquide et roulements céramiques de qualité pour une précision durable. Vitesses régulées par onduleur jusqu'à 24 000 tr/min.
• Unité de perçage FORMAT4 – Tête de perçage avec 18 broches : 12 broches verticales (pas 32 mm) et 6 broches horizontales (pas 32 mm ; 4 en X, 2 en Y), chaque broche utilisable individuellement ; fraise de rainure intégrée sur l'axe X ; moteur asservi par onduleur jusqu'à 7 500 tr/min. La tête de perçage couvre le champ de travail complet pour le perçage vertical et horizontal.
• Porteur d'agrégat avec 2 axes Z – Permet l'alternance rapide entre l'unité de perçage et la broche principale ; course Z 500 mm pour l'utilisation d'outils longs lors de l'usinage de pièces hautes.
• Changeur d'outils rotatif (monté sur porte-outil) – Carrousel disque/outils 24 positions monté à l'arrière du porte-outil ; se déplace avec le porte-outil le long de l'axe X pour réduire les temps de changement d'outil et augmenter la productivité.
• Changeur d'outils linéaire 12 positions – Assure des temps de changement très courts et de l'espace pour les fraises ; capot de protection pour adaptateurs d'outils HSK.
• Guidages linéaires & entraînements d'axes – Axe X : roulements à billes à recirculation sur guidages linéaires trempés/polis ; positionnement X via crémaillère cambrée (entraînement pignon-crémaillère à dents inclinées). Axes Y/Z : vis à billes à recirculation avec guidages linéaires trempés/polis. Roulements étanches et guides trempés/rectifiés pour durabilité et répétabilité.
• Vitesse de déplacement maximale & précision – Axe X de haute qualité à pignon-crémaillère avec réducteurs de vitesse et roulements étanches assurant grande précision à vitesse maximale et excellente répétabilité.
• Lubrification centralisée automatique – Lubrification temporisée de tous les axes mobiles (X, Y, Z) pour faible maintenance et haute fiabilité ; cycles de lubrification paramétrés par les commandes d'axes.
• Évacuation copeaux – Positionnée dans la zone d'exploitation pour évacuer les chutes et les copeaux ; commande manuelle pour le retrait ; conception assurant un atelier propre et un temps de nettoyage réduit.
• Support pièce sécurisé – Variété de formes d'éléments de vide pour un positionnement sûr de différentes géométries ; utilisation flexible des ventouses et dispositifs de bridage sur l'ensemble de la console.
• Affichage de positionnement – Configuration standard affichant simultanément pièce, supports et ventouses sur la commande CNC pour éviter les collisions ; positions exactes des ventouses indiquées au laser. lightPos disponible en option.

Caractéristiques / spécifications techniques

• Modèle : profit H500R
• Marque : Format4
• Puissance broche principale : 12 kW (standard) / option 15 kW
• Vitesse broche principale : jusqu'à 24 000 tr/min (régulation onduleur)
• Unité de perçage : 18 broches (12 verticales + 6 horizontales), écartement 32 mm
• Vitesse moteur unité de perçage (onduleur) : jusqu'à 7 500 tr/min
• Course Z porteur d'agrégat : 500 mm
• Hauteur éléments de vide (système double circuit) : jusqu'à 100 mm
• LED lightPos : plus de 6 000 LED pour retour de positionnement
• Changeur d'outils rotatif : 24 positions (monté sur porte-outil)
• Changeur d'outils linéaire : 12 positions
• Guidage d'axes : guidages linéaires trempés et polis avec roulements à billes à recirculation ; axe X crémaillère cambrée & pignon-crémaillère
• Lubrification centralisée automatique : lubrification temporisée, engagement pneumatique pour guidages X/Y/Z
• Systèmes de changement d'outils : changeur disque + changeur linéaire pour temps de changement courts
