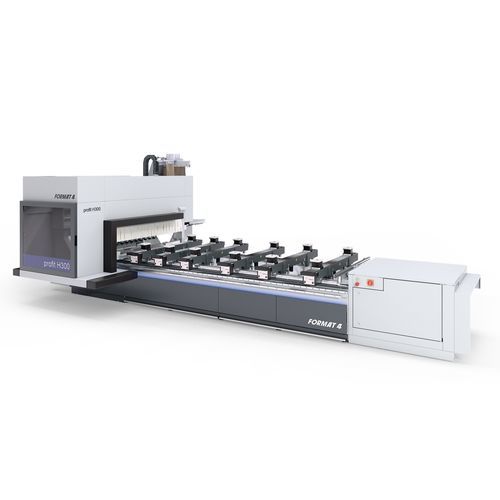

Centre d'usinage CNC vertical H300R

pour le boisà portique12 outils

Présentation
Le profit H300R est un centre d'usinage CNC en portique conçu pour l'usinage de panneaux et de bois massif avec une capacité Y étendue. Il répond à la demande croissante de produits sur mesure (ameublement, portes, fenêtres) grâce à des options de configuration flexibles, de grands champs de travail et des solutions logicielles/matérielles intégrées Format4 pour un flux de production productif et livré par un seul fournisseur.

Points clés

• Solutions de financement sur mesure
• Performance élevée et constante en production continue industrielle
• Flux de production optimisés selon le client
• Conception portique robuste avec composants haut de gamme
• Différents packs de spécifications avec technologies avancées
• Précision d'ingénierie complète
• Expérience utilisateur ergonomique
• Design industriel primé
• Qualité et précision d'Autriche (Format4)
• Haute productivité et fiabilité des processus
• Pack service complet avant, pendant et après l'achat
• Options d'automatisation et intégration d'atelier en réseau
• Logiciels et machines fournis par un seul fournisseur (F4Solutions)

Fonctions principales

• Logiciel F4®Integrate : bibliothèque d'outils intégrée (F4Toolbox), programmation (F4Create) et conduite machine (F4Operate) sur une interface moniteur intuitive ; compatible G-Code pour connexion aisée de programmes externes.
• lightPos : système de positionnement des plots d'aspiration à LED avec plus de 6000 LED pour un positionnement visuel, rapide et précis des plots/console ; visualise la taille, la position, l'orientation des ventouses et les dimensions de la pièce.
• autoPos : positionnement automatique des consoles et des plots d'aspiration avec moteurs indépendants pour le déplacement en X des consoles et le positionnement automatique en Y des plots/serrages ; dispositif intégré de nettoyage/soufflage ; supporte jusqu'à 6 plots par console ou 2 brides pour cadres ; repositionnement possible en mode pendulaire (selon équipement).
• Activation/désactivation de console : compatibilité avec systèmes de bridage pneumatique pour cadres ; la désactivation individuelle de console permet l'évacuation des chutes sans relâcher le maintien sous vide, conservant le positionnement exact pour les opérations suivantes.
• Affichage de positionnement : affichage simultané de la pièce, des supports et des plots d'aspiration sur l'interface CNC pour éviter les collisions ; positions exactes des plots indiquées au laser ; lightPos disponible en extension.
• Maintien sécurisé des pièces : large gamme de géométries de plots d'aspiration et utilisation flexible des ventouses et dispositifs de serrage sur les consoles.
• Usinage de cadres : prise en charge des ventouses et dispositifs de bridage pour composants de cadre ; les brides de cadre utilisent l'air comprimé pour augmenter la force de serrage ; raccords d'air comprimé intégrés à la base de la console.
• Deux tailles de champs de travail : profit H300 16.33 (X = 3300 mm, Y = 1580 mm, Z = 250 mm passage depuis la console) et profit H300 16.53 (X = 5300 mm, Y = 1580 mm, Z = 250 mm passage depuis la console).
• Rangs de butées : rangées de butées arrière et centrale en standard ; rangée de butées avant en option ; butées cylindriques solides pour le repérage flexible de petites et grandes pièces.
• Ouverture de maintenance : capot facilement ouvrable pour un accès rapide lors du changement d'outil ou des opérations de maintenance.
• Commande tactile 24" intuitive : interface clairement structurée et auto-explicative avec commandes graphiques pour une conduite rapide et précise.
• Indicateur d'état lumineux : système d'éclairage multicolore pour visualiser l'état machine en un coup d'œil.
• Rails d'alimentation / supports de chargement : facilitent le chargement/déchargement de pièces volumineuses ou lourdes pour une manutention par un seul opérateur.
• Fraisage sur gabarit : connexion dédiée pour gabarits afin de fixer des composants complexes non adaptés aux plots d'aspiration.

Caractéristiques techniques

• Famille de modèles : profit H300R (Format4)
• Options de champ de travail : profit H300 16.33 - X = 3300 mm, Y = 1580 mm, Z = 250 mm (passage depuis la console) ; profit H300 16.53 - X = 5300 mm, Y = 1580 mm, Z = 250 mm (passage depuis la console)
• Positions d'outils : jusqu'à 36 positions d'outils (selon site)
• Changeur d'outils : changeur linéaire 12 positions (selon site)
• Conception machine : portique (pont) avec châssis en tubes profilés soudés
• Aspiration/bridage : formes et quantités de plots d'aspiration flexibles ; prise en charge des dispositifs de bridage pour cadres (air comprimé)
• Options d'automatisation : autoPos (positionnement automatique console/plots), lightPos (positionnement LED), fonctions logicielles avancées de positionnement des plots
• Contrôle / Logiciel : F4®Integrate (F4Toolbox, F4Create, F4Operate) logiciel CNC intégré, compatible G-Code
• Interface utilisateur : commande tactile 24"
• Maintenance : capot à ouverture facilitée pour changement rapide d'outil et maintenance
