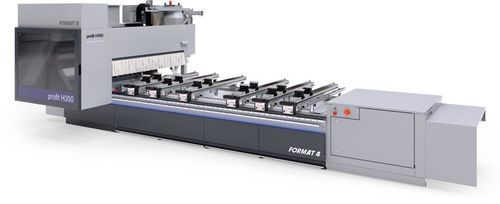

Centre d'usinage CNC 5 axes H350R

universelpour matières plastiquesde perçage

Aperçu
Le centre d'usinage CNC 5 axes profit H350R de Format4 (Felder Group) est conçu pour les ateliers polyvalents et la production à haut rendement. Il associe une broche principale performante à des options de perçage et d'outillage flexibles, une scie rainure intégrée et des systèmes avancés de positionnement et de manutention pour réduire les temps de réglage et les déchets tout en garantissant des résultats précis. La ligne c-tech propose des options spécifiques pour l'usinage des plastiques et des composites.

Description principale
Le design totalement repensé apporte dynamique et technologie de pointe. Fournie comme un package complet assorti incluant logiciel, outillage et solutions d'automatisation, la machine offre une broche puissante, jusqu'à 18 broches de perçage indépendantes et un agrégat de scie rainure intégré, permettant un large éventail de processus et des temps de cycle réduits.

Points forts

• Solutions de financement sur mesure
• Performance constante en fonctionnement industriel continu
• Solutions de production optimisées selon le client
• Conception solide avec composants de qualité
• Plusieurs packs de spécification avec options haute technologie
• Précision d'ingénierie complète
• Ergonomie utilisateur premium
• Design primé
• Qualité et précision autrichiennes
• Productivité sans compromis
• Service complet avant, pendant et après l'achat
• Solutions d'automatisation
• Atelier connecté
• Logiciels et machines d'un même fournisseur

Logiciel intégré et exploitation
F4®Integrate est la suite logicielle CNC intégrée incluant la bibliothèque d'outils (F4Toolbox), le CAM avec CAD intégré (F4Create) et la commande machine (F4Operate) sur une interface cohérente et intuitive. Le concept de commande comprend un écran tactile 24" avancé pour maximiser l'ergonomie et la productivité.

Systèmes de positionnement et de manutention
La machine propose des systèmes avancés de positionnement de consoles et de ventouses : autoPos (positionnement motorisé des consoles et ventouses) et lightPos (positionnement visuel par LED). autoPos assure le positionnement motorisé en X pour chaque console et le positionnement en Y pour les ventouses ou brides, positionnant automatiquement jusqu'à 6 ventouses par console (ou 2 brides). lightPos utilise des LED pour indiquer taille, position, orientation des ventouses et position des consoles au millimètre.

Autres caractéristiques

• Verrouillage mécanique des axes A et C pour prolonger la durée de vie de la broche et améliorer la qualité de surface
• Changeur d'outils rotatif monté sur la jambette avec 18 positions (se déplace avec la jambette sur l'axe X) pour réduire les temps de changement
• Différentes configurations de tête de perçage : broches verticales seules ou broches avec scie rainure pour usinage vertical et horizontal (moteur asservi jusqu'à 7 500 tr/min)
• Options de broche principale : 12 kW standard, 15 kW en option ; refroidissement liquide et roulements céramiques de haute qualité ; vitesses asservies jusqu'à 24 000 tr/min
• Graissage central automatique pour chariots guides X, Y, Z et roulements de broche
• Soutien sécurisé des pièces via une large gamme de formes de ventouses et positionnement flexible
• Options d'appuis pièces : rangées d'appuis arrière, centre et avant optionnel ; appuis spéciaux pour panneaux plaqués
• Convoyeur à copeaux pour chutes et copeaux avec lame de séparation et bac de collecte

Adaptation
Conçu pour les ateliers nécessitant une capacité 5 axes avec un investissement maîtrisé. Particulièrement adapté à la fabrication d'ameublement, aux tâches d'atelier universel et à l'usinage de panneaux, plastiques et composites avec les options c-tech.

Caractéristiques techniques

• Modèle : profit H350R
• Axes : centre d'usinage CNC 5 axes
• Puissance broche : 12 kW standard, 15 kW en option
• Vitesse broche : jusqu'à 24 000 tr/min (régulée par onduleur)
• Refroidissement broche : refroidissement liquide ; roulements céramiques de haute qualité
• Perçage : jusqu'à 18 broches de perçage indépendantes (tête configurable)
• Changeur d'outils : changeur rotatif sur jambette avec 18 positions
• Capacité d'outillage supplémentaire : jusqu'à 36 positions selon configuration
• Moteur rainure : asservi jusqu'à 7 500 tr/min
• Systèmes de positionnement : autoPos (positionnement motorisé X console, barres de levage Y pour brides), lightPos (positionnement visuel par LED)
• Ventouses : positionnement automatique jusqu'à 6 ventouses par console (ou 2 brides)
• Guidage : guides linéaires durcis/polis avec chariots à billes et crémaillère cambrée sur X ; vis à billes sur Y/Z
• Verrouillage d'axe : verrouillage mécanique pour axes A et C
• Graissage : graissage central automatique pour chariots X, Y, Z et roulements
• Gestion copeaux : convoyeur intégré avec lame de séparation et bac
• Commande / logiciel : F4®Integrate (F4Toolbox, F4Create, F4Operate) avec écran tactile 24"
• Applications : bois massif, matériaux en panneaux, plastiques et composites (avec c-tech), aluminium (selon configuration)
