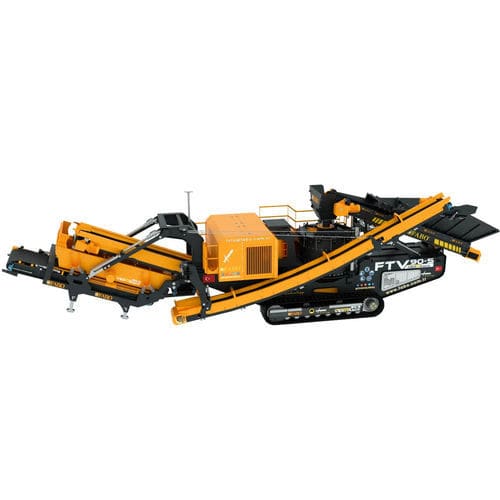

Concasseur vertical à percussion FTV-90-s

mobileà moteur dieselpour production de sable

Aperçu
La centrale mobile de concassage et criblage à arbre vertical FTV-90-s offre un concassage fin et un classement intégrés sur un châssis sur chenilles. Conçue pour une production élevée de sable 0–5 mm et pour le traitement de roches dures et abrasives (basalte, granite), la machine intègre l'alimentation, le concassage, le criblage et le convoyage avec automatisation PLC et options d'alimentation hybride et de lubrification.

Chargeur à bande

• Le chargeur à bande transfère le matériau vers le concasseur pour maintenir un débit d'alimentation stable.
• Équipé de deux moteurs d'entraînement et d'une protection moteur contre la surchauffe.
• L'intensité de travail du chargeur et du concasseur est couplée au système d'automatisation pour une coordination.
• Logique d'automatisation : un courant élevé du concasseur interrompt le transfert du bunker pour éviter accumulation et usure ; un courant faible augmente le transfert pour maximiser la capacité.

Concasseur à arbre vertical (VSI)

• Machine principale pour la production de sable fin, efficace dans la plage 0–5 mm.
• Concassage par rotor à grande vitesse projetant le matériau sur des revêtements de protection, adapté aux matériaux durs et abrasifs.
• Diamètre du rotor : Ø 900 mm (rotor VSI-900).
• Taille maximale d'alimentation : 50 mm.
• Les revêtements de protection couvrent l'intérieur du concasseur pour limiter l'usure ; ils sont boulonnés pour un remplacement et une maintenance rapides.
• Conception orientée haute capacité et maintenance simplifiée.

Tamis vibrant

• Sépare le matériau concassé selon les calibres requis et dirige les produits vers les bandes de stockage.
• Exemple de surface de criblage standard : 1500 x 3200 mm (surface configurable selon le client).
• Des ressorts en acier durables permettent un fonctionnement continu en conditions sévères.
• Les fils/treillis du tamis sont remplaçables rapidement pour minimiser les arrêts.

Bandes de stockage / Convoyeurs pliables

• Les convoyeurs de stockage pliables transportent les produits finis vers les zones de stockage et réduisent l'emprise transport une fois repliés.
• Matières de bandes résistantes à l'usure et composants renforcés pour une longue durée de service.
• Fonctions : réglage de la course de bande, tambours d'entraînement, moteurs couplés.

Bande séparatrice (Séparateur magnétique)

• Le séparateur magnétique monté sur convoyeur comprend un bloc aimant permanent, une bande séparatrice sans fin, un moteur et une ossature en acier isolée magnétiquement.
• La conception aimantée de la série MBS limite l'adhérence de métal sur la structure.
• Option champ magnétique 3 pôles disponible pour améliorer la séparation.

Système de chenilles

• Mobilité sur chenilles de 500 mm de largeur pour déplacements robustes sur terrains difficiles.
• Réglage de vitesse en deux étapes pour un positionnement et un déplacement contrôlés.

Système d'automatisation

• Armoire de commande PLC montée sur machine pour automatisation complète du concasseur, des alimentateurs et des convoyeurs.
• Le système optimise l'alimentation et le convoyage pour maximiser l'efficacité et protéger l'équipement.
• IHM professionnelle, télécommande et protection par capteur thermique optionnels.

Générateur et système hybride

• Générateur embarqué pour alimentation ininterrompue ; option hybride permettant fonctionnement au diesel ou sur réseau électrique.
• Le mode hybride limite les perturbations dues à un réseau instable et peut être désactivé pour utiliser l'alimentation du site.

Système de lubrification automatique (optionnel)

• Distribution programmée et homogène de graisse vers les paliers et composants nécessitant lubrification.
• Réduit les interventions manuelles de maintenance et optimise la consommation de lubrifiant pour diminuer les coûts d'exploitation.

Système hydraulique

• Actionneurs hydrauliques commandent les couvercles de bunker et les convoyeurs pour éliminer la manutention manuelle.
• Opérations rapides et pratiques permettant un pliage/déploiement et une mobilité machine rapides.
• Avantages : réduction du travail manuel, déploiement rapide et exploitation pratique sur site.

Conception et maintenance

• Revêtements de protection boulonnés pour un remplacement rapide.
• Conception accessible pour une maintenance rapide du rotor, des revêtements et des éléments de criblage.

Dimensions de transport / Plans techniques
Les dimensions de transport et plans techniques détaillés sont fournis pour le modèle en variantes métriques et impériales.

Spécifications techniques

• Modèle : FTV-90-s
• Type de concasseur : Impact à arbre vertical (VSI), rotor VSI-900 (Ø 900 mm)
• Taille maximale d'alimentation : 50 mm
• Gamme de produit principale : production de sable 0–5 mm (haut rendement)
• Exemple de taille tamis vibrant : 1500 x 3200 mm (configurable)
• Chargeur à bande : 2 moteurs, protection moteur, commande couplée à l'automatisation
• Bandes convoyeurs de stockage : type pliable, bandes résistantes à l'usure
• Bande séparatrice : aimant permanent (série MBS), option champ magnétique 3 pôles
• Largeur de chenilles : chenilles 500 mm (mobilité robuste)
• Automatisation : commande PLC, télécommande, protection thermique optionnelle
• Options d'alimentation : générateur embarqué avec capacité hybride diesel/électrique (hybride en option)
• Lubrification : système de lubrification automatique (optionnel)
• Hydraulique : bras de commande hydrauliques pour couvercles de bunker et convoyeurs
