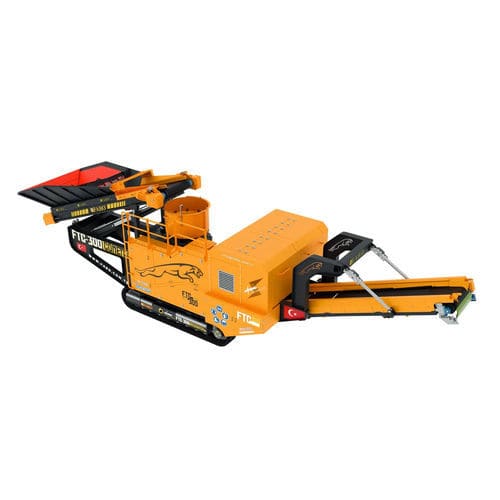

Concasseur à cône FTC-300

mobileà moteur dieselcompact

Présentation
Le concasseur à cône mobile FTC-300 assure un concassage sur chenilles performant, une forte capacité et une fiabilité pour les carrières, mines et projets d’agrégats.

Convoyeur d’alimentation
Le convoyeur d’alimentation en bande envoie rapidement les matériaux vers le concasseur. Il est entraîné par 2 moteurs, offre mobilité et intègre une protection moteur contre la surchauffe. L’intensité de travail du convoyeur et du concasseur est couplée au système d’automatisation.

Interaction automatisation
Étape 1 : Si la densité du produit broyé dans le concasseur est élevée, l’intensité (ampérage) augmente ; le système d’automatisation détecte cette hausse et stoppe le transfert du bunker pour éviter l’accumulation dans la goulotte d’alimentation et l’usure excessive.

Étape 2 : Si la densité du produit broyé est faible, l’ampérage diminue ; le système détecte cette baisse et augmente le transfert du bunker pour que la trémie d’alimentation fournisse les matériaux plus rapidement, maintenant la capacité de production au niveau maximal.

Concasseur à cône
La puissance du moteur est transférée à l’arbre d’engrenage puis transmise au moyeu. Le cône et la contre-bague à l’intérieur du concasseur écrasent les pierres en fragments. La vitesse de rotor robuste et la structure d’engrenage solide permettent une production élevée et à l’FTC-300 d’opérer à pleine capacité.

Chambre de concassage (tableau)
En-tête : Chambre de concassage | Ouverture maximale | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC : 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF : 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | (pas de données) | (pas de données) | (pas de données) | (pas de données) | (pas de données) | (pas de données) | (pas de données)

Données clés machine (tableau)
Capacité de production : 220-340 TPH
Type de concasseur : Concasseur à cône
Puissance : 500 kVA
Poids : 42.000 kg

Convoyeurs de stockage
Les convoyeurs pliables FABO envoient rapidement les produits concassés vers la zone de stockage. La structure repliable minimise les dimensions de la machine. Les bandes résistantes à l’usure assurent une longue durée de vie.

Système de chenilles
Le système de chenilles permet la mobilité de la machine ; la largeur de chenille est de 500 mm. Les chenilles sont conçues pour résister aux terrains difficiles. Le système assure une mobilité polyvalente et la conformité aux normes A1 Quality et CE.

Système d’automatisation
L’installation de concassage sur chenilles est pilotée par un système d’automatisation complet (PLC). Le mode de fonctionnement se règle via le panneau d’automatisation embarqué. Le concasseur, les convoyeurs de stockage et les trémies d’alimentation sont contrôlés par le système. Il inclut une interface professionnelle, contrôle PLC, télécommande et protection optionnelle par capteur de chaleur.

Générateur & technologie hybride
Le générateur fournit l’énergie requise en continu. La technologie hybride permet de fonctionner au diesel et/ou sur réseau électrique. Le système hybride est utilisé lorsque l’énergie du réseau est irrégulière ou indisponible ; il évite les dysfonctionnements dus aux fluctuations et peut être désactivé si le réseau est disponible. La capacité du système hybride peut être dimensionnée en option selon les besoins énergétiques.

Système de graissage automatique (optionnel)
Le système de graissage automatique délivre la graisse nécessaire aux composants pendant l’exploitation et la maintenance, garantissant une distribution homogène et réduisant le travail manuel. Il effectue la lubrification en quelques secondes, utilise des quantités optimales et réduit les coûts de maintenance.

Système hydraulique
Le système hydraulique actionne les couvercles des bennes d’alimentation et les convoyeurs de stockage sans effort manuel. Il utilise des bras de commande hydraulique pour des opérations marche/arrêt rapides.

• Fonctionne sans besoin de main-d’œuvre
• Apporte une mobilité rapide aux pièces concernées
• Solution rapide et pratique

Spécifications techniques

• Modèle / Dénomination commerciale : FTC-300
• Fabricant / Marque : FABO
• Capacité de production : 220-340 TPH
• Type de concasseur : Concasseur à cône (composants série CC-300 utilisés)
• Alimentation électrique : 500 kVA (générateur / compatible hybride)
• Options d’alimentation : Générateur diesel et réseau électrique (technologie hybride)
• Poids machine : 42 000 kg
• Ouverture d’alimentation (Concasseur à cône) : 215 mm
• Largeur de chenille : 500 mm
• Automatisation : Interface professionnelle PLC avec télécommande et protection capteur de chaleur optionnelle
• Systèmes optionnels : Système de graissage automatique
• Plages détaillées de la chambre de concassage : voir le bloc Chambre de concassage ci-dessus (valeurs EC et EF par réglage)
