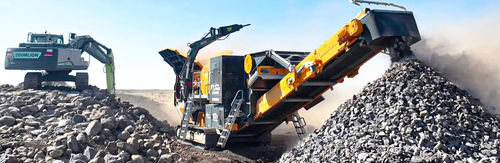

Concasseur à mâchoire FTJ-11-75

mobileà moteur dieselprimaire

Vue d'ensemble
Le concasseur à mâchoires mobile FTJ-11-75 est une unité sur chenilles à haute capacité, conçue pour le concassage primaire de pierre, béton et déchets de construction. Il intègre alimentation, concassage primaire, séparation et gestion des stocks pour le traitement sur site.

Trémie d'alimentation vibrante
La trémie d'alimentation vibrante utilise des vibromoteurs et des ressorts en acier pour acheminer rapidement le matériau vers le concasseur. Un crible grizzly boulonné empêche l'entrée de matériaux boueux ; les dimensions du crible sont définies selon la demande client. Structure durable et ressorts de qualité A1 pour une longue durée de vie.

Concasseur à mâchoires
Conçu pour des matériaux durs et abrasifs à forte teneur en silice (basalte, granit). La mâchoire mobile réduit le matériau par mouvement compressif/elliptique contre la mâchoire fixe. L'ajustement hydraulique permet des réglages rapides de l'ouverture pour définir la granulométrie de sortie. Les revêtements d'usure remplaçables protègent l'intérieur pour faciliter la maintenance. Composants clés : balancier mobile, système de volant et ensemble tendeur.

Convoyeurs de stock (type pliable)
Les convoyeurs pliables transfèrent rapidement les produits concassés vers les zones de stockage et réduisent les dimensions de transport. Éléments de bande résistants à l'usure pour une longue durée de vie. Composants : traverses de bande, tambours d'entraînement et moteurs couplés.

Bande séparatrice (séparateur magnétique)
La bande séparatrice comprend un bloc magnétique permanent principal, une bande séparatrice sans fin, son moteur et un châssis en acier magnétiquement isolé (série MBS) pour éviter l'adhérence indésirable des métaux. Structure magnétique à 3 pôles.

Système de chenilles
Le système de chenilles assure la mobilité avec une largeur de 500 mm. Les chenilles sont conçues pour des déplacements polyvalents et la résistance aux terrains difficiles ; conformité aux standards A1 et CE.

Système d'automatisation
La centrale est contrôlée par un PLC avec panneau d'automatisation embarqué. L'automatisation gère le concasseur, les convoyeurs de stock et les trémies d'alimentation. Modules optionnels : interface professionnelle, télécommande et protection par capteur de chaleur.

Générateur / Système hybride
Le générateur intégré alimente l'unité pour une exploitation continue. La configuration hybride permet l'utilisation en diesel et/ou réseau électrique pour pallier un réseau irrégulier ou absent. La capacité hybride est sélectionnable selon les besoins énergétiques du site afin d'optimiser la consommation et l'efficacité.

Système de lubrification automatique (optionnel)
Un système de lubrification automatique optionnel distribue la graisse aux points requis pendant l'exploitation et la maintenance, assurant une répartition homogène et réduisant les temps d'arrêt et la consommation de lubrifiant.

Système hydraulique
Les commandes hydrauliques actionnent les couvercles de la trémie et les convoyeurs de stock sans effort manuel via des bras hydrauliques à ouverture/fermeture rapide.

• Avantages : fonctionne sans main-d'œuvre
• Donne mobilité rapide aux pièces concernées
• Solution rapide et pratique

Dimensions de transport (métrique)
Modèle | L | W | H
FTJ-11-75 | 15650 mm | 3365 mm | 3660 mm

Dimensions de transport (impérial)
Modèle | L | W | H
FTJ-11-75 | 51' 4" | 11' | 12'

Remarques sur les composants et la conception
L'unité comprend : trémie d'alimentation vibrante avec crible grizzly et vibromoteurs ; concasseur à mâchoires avec réglage hydraulique de l'écartement et plaquettes remplaçables ; convoyeurs de stock pliables avec tambours d'entraînement ; bande séparatrice magnétique avec châssis isolé ; système de chenilles 500 mm ; automatisation PLC avec capteur thermique optionnel et télécommande ; dispositif hybride générateur ; système de lubrification automatique optionnel ; bras de commande hydrauliques et couvercles hydrauliques de trémie.

Caractéristiques / spécifications techniques

• Modèle : FTJ-11-75
• Application : concassage primaire de pierre, béton et déchets de construction
• Alimentation : trémie vibrante avec vibromoteurs et ressorts en acier ; crible grizzly boulonné (tailles selon demande)
• Type de concasseur : concasseur à mâchoires avec balancier mobile, système de volant et ensemble tendeur
• Réglage de la mâchoire : système d'ajustement hydraulique pour la granulométrie désirée
• Protection : revêtements protecteurs remplaçables à l'intérieur du concasseur
• Manipulation des stocks : convoyeurs de stock pliables avec éléments résistants à l'usure, traverses de bande et tambours d'entraînement
• Séparateur : séparateur magnétique permanent série MBS avec bande sans fin et châssis isolé magnétiquement ; champ magnétique 3 pôles
• Système de chenilles : largeur 500 mm ; conçu pour mobilité polyvalente et terrains difficiles
• Automatisation : automatisation complète PLC, interface professionnelle, télécommande ; protection par capteur thermique optionnelle
• Alimentation : générateur avec fonctionnement hybride (diesel + réseau) — capacité optionnelle selon site ; faible consommation de carburant / haute efficacité
• Maintenance : système de lubrification automatique optionnel pour distribution optimale de la graisse et réduction du temps de maintenance
• Hydraulique : bras de commande hydraulique pour couvercles de trémie et bandes de stockage (opération rapide, sans effort)
• Dimensions de transport (L x W x H) : 15650 mm x 3365 mm x 3660 mm
