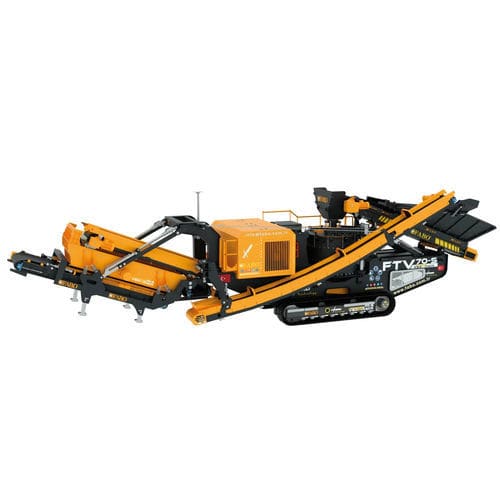

Concasseur vertical à percussion FTV-70-s

mobileà moteur dieselpour production de sable

Présentation
Le FTV-70-s est une centrale mobile sur chenilles à impact à axe vertical (VSI) conçue pour la production intensive de sable 0–5 mm et le façonnage de roches moyennement dures et abrasives comme le basalte et le granite. Le module intègre l'alimentation, le concassage, le criblage et le stockage pour des opérations mobiles sur site.

Alimentateur à bande
L'alimentateur à bande assure une alimentation continue et régulée vers le concasseur. Points clés :

• Deux moteurs couplés pour une alimentation fiable et la mobilité.
• Système de protection moteur contre la surchauffe et les dysfonctionnements.
• Logique d'alimentation automatisée en deux étapes pour équilibrer la charge du concasseur et la capacité :
• Étape 1 : si la densité du produit et l'ampérage du concasseur augmentent, l'automatisation réduit le transfert du bunker pour éviter la surcharge et l'usure.
• Étape 2 : si la densité et l'ampérage diminuent, l'automatisation augmente le transfert du bunker pour maximiser le débit.

Concasseur à axe vertical
Le concasseur VSI-700 est optimisé pour produire une forte proportion de sable fin cubique (0–5 mm). Caractéristiques principales :

• Rotor VSI-700 de Ø 700 mm.
• Le rotor à grande vitesse projette le matériau contre des revêtements d'usure pour garantir des particules cubiques et un bon façonnage.
• Taille d'alimentation maximale : 35 mm.
• Revêtements de protection boulonnés et remplaçables pour un entretien rapide et une durée de vie prolongée.
• Conception favorisant une haute capacité de production et un entretien accessible.

Crible vibrant
Le crible vibrant classe le produit broyé selon les calibres cibles et oriente les fractions vers les bandes de stockage. Points clés :

• Unité de criblage typique : 1300 x 3000 mm (personnalisable selon le projet).
• Ressorts en acier robustes pour un fonctionnement continu sous charges lourdes.
• Maille de criblage à changement rapide pour minimiser les temps d'arrêt lors de la maintenance.

Bandes de stockage / Convoyeurs repliables
Les convoyeurs repliables réduisent l'encombrement pour le transport et simplifient la logistique. Caractéristiques : convoyeurs pliables, traverses de bande, tambours d'entraînement, moteurs couplés et bandes résistantes à l'usure pour de longs intervalles de service.

Bande séparatrice (séparateur magnétique)
Le séparateur magnétique intégré retire les contaminants ferreux via un bloc aimant permanent, une bande séparatrice sans fin et un châssis isolé pour éviter l'accumulation involontaire de métal.

Système sur chenilles
La mobilité sur palettede chenilles de 500 mm de largeur offre :

• Déplacement polyvalent sur terrains difficiles.
• Réglage de vitesse en deux étapes pour le déplacement et le positionnement.
• Conception conforme aux exigences CE pour une exploitation lourde.

Système d'automatisation
L'automatisation PLC et une interface homme‑machine professionnelle pilotent le concasseur, les alimentateurs et les convoyeurs. Fonctions : télécommande possible et protection optionnelle par capteur de chaleur pour composants critiques.

Générateur et technologie hybride
Option générateur et configuration hybride diesel/réseau pour assurer le fonctionnement continu lorsque l'alimentation du réseau est absente ou instable. Points forts :

• Mode diesel, réseau ou hybride sélectionnable.
• Possibilité de désactiver le générateur si l'alimentation réseau est stable.
• Conçu pour une faible consommation de carburant et une efficacité énergétique élevée.

Système de lubrification automatique (optionnel)
La lubrification automatique optionnelle délivre des quantités mesurées de graisse aux paliers et pièces d'usure, réduisant la maintenance manuelle, assurant une lubrification homogène et raccourcissant les cycles d'entretien.

Système hydraulique
Les commandes et capots hydrauliques permettent des opérations rapides et assistées. Avantages :

• Moindre intervention manuelle pour le montage et le pliage.
• Mobilité rapide des composants clés.
• Opérations marche/arrêt pratiques et sûres pour le travail sur site.

Protection et maintenance
Les plaques d'usure boulonnées remplaçables, les revêtements de protection et les éléments d'entretien accessibles sont conçus pour réduire les temps d'arrêt et faciliter les interventions sur site (changement de crible, graissage, contrôles moteurs).

Applications
Adapté à la production de sable fin et d'agrégats calibrés, au concassage secondaire/tertiaire dans les carrières et chantiers, et aux opérations mobiles sur terrains accidentés nécessitant des unités sur chenilles.

Caractéristiques / spécifications techniques

• Modèle : FTV-70-s
• Marque : FABO
• Type de concasseur : VSI (Vertical Shaft Impact) – VSI-700
• Diamètre du rotor : Ø 700 mm
• Taille d'alimentation maximale : 35 mm
• Produit principal visé : production de sable 0–5 mm (débit élevé)
• Taille nominale du crible exemple : 1300 x 3000 mm (personnalisable)
• Convoyeur de stockage : type repliable, pliable pour le transport
• Séparateur : aimant permanent 3 pôles (bande séparatrice)
• Largeur de chenille : 500 mm (mobilité sur chenilles)
• Transmission & contrôle : automatisation PLC, télécommande disponible, protection par capteur de chaleur optionnelle
• Générateur : compatibilité hybride diesel/réseau (capacités optionnelles disponibles)
• Lubrification automatique : optionnelle (distribution uniforme de graisse pour paliers et pièces du concasseur)
• Alimentateur à bande : 2 moteurs couplés, protection moteur, logique d'alimentation automatisée en deux étapes (contrôle densité/ampérage)
• Protection d'usure : revêtements boulonnés remplaçables pour un entretien rapide
