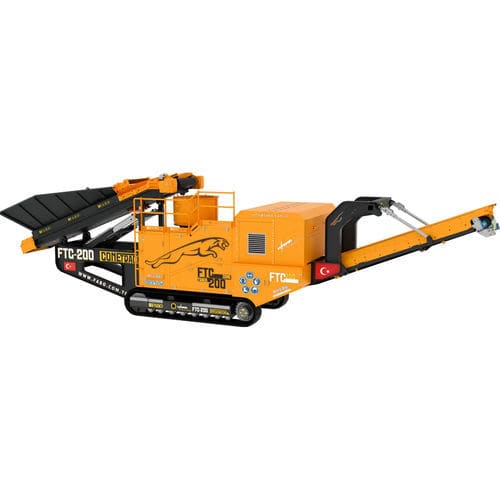

Concasseur à cône FTC-200

mobilehaute capacitéà moteur diesel

Aperçu
Le concasseur à cône mobile FTC-200 assure un concassage secondaire et tertiaire efficace de pierres dures et de béton grâce à un système de cône robuste monté sur chenilles. L'installation mobile intègre l'alimentation, le concassage, le convoyage vers les stocks et l'automatisation pour des opérations de concassage sur site à forte capacité.

Chambre de concassage (données sélectionnées)
Alimentation maximale : 5 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41
EC : 185 | - | - | - | - | - | 66-119 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-220 | 109-218 | 114-157
EF : 35 | 38-60 | 40-89 | 42-95 | 45-101 | 49-109 | 52-105 | 56-105 | 60-71 | - | - | - | - | - | - | -

Données techniques clés

• Capacité de production : 150-250 TPH
• Type de concasseur : Concasseur à cône
• Puissance : 275 kVA
• Poids : 38 500 kg

Trémie et bande d'alimentation
La bande d'alimentation transfère rapidement le matériau chargé vers le concasseur. Elle est équipée de deux moteurs pour la mobilité et d'un système de protection moteur contre les surchauffes. Le fonctionnement de la bande est couplé au concasseur via le système d'automatisation et fonctionne en deux étapes : Étape 1 — si l'ampérage du concasseur augmente (densité élevée du produit concassé) l'automatisation arrête le transfert depuis la trémie pour éviter accumulation et usure ; Étape 2 — si l'ampérage diminue (faible densité) l'automatisation augmente le transfert de la trémie pour maintenir la production au maximum.

Concasseur à cône
Le concasseur à cône transmet la puissance du moteur à l'arbre pignon/engrenage et au moyeu. Avec son noyau et sa cône/concave, il réduit la pierre aux dimensions souhaitées. Le FTC-200 est équipé d'un cône robuste (CC-200) à haute vitesse de rotor et d'une structure d'engrenage renforcée. Ouverture d'alimentation indiquée : 185 mm pour la configuration concernée.

Convoyeurs de stockage et bandes séparatrices
Les bandes convoyeurs de type pliable se replient pour réduire l'encombrement de transport/installation et acheminer les produits concassés vers la zone de stockage. La bande séparatrice magnétique (série MBS) comprend un bloc magnétique permanent, une bande sans fin, un moteur et une structure en acier magnétiquement isolée conçue pour prévenir l'adhésion de métaux indésirables.

Système de chenilles
Le châssis sur chenilles assure la mobilité de la machine sur terrains difficiles. Largeur de chenille : 500 mm. Le système de chenilles est conçu pour une mobilité polyvalente et conforme aux standards de qualité et CE.

Système d'automatisation
L'automatisation complète, basée sur PLC, contrôle le concasseur, les trémies d'alimentation et les convoyeurs de stockage. Les fonctionnalités incluent interface professionnelle, contrôle PLC, capacité de télécommande et protection optionnelle par capteur de chaleur. L'automatisation optimise le mode de fonctionnement et protège l'équipement en ajustant l'alimentation selon la charge du concasseur.

Générateur et alimentation hybride
Le système de générateur hybride fournit la puissance requise ; il peut fonctionner au diesel ou sur le réseau électrique. La configuration hybride évite les dysfonctionnements dus à une alimentation irrégulière et peut être dimensionnée selon les besoins énergétiques du chantier. Avantages mis en avant : consommation de carburant réduite, haute efficacité et option d'utilisation du réseau lorsque disponible.

Système de lubrification automatique (option)
Assure une distribution homogène de la graisse sur tous les points de lubrification, réduit le temps et la main-d'œuvre de maintenance, minimise la consommation d'huile et garantit une lubrification fiable pendant l'exploitation.

Système hydraulique
Le système hydraulique actionne les couvercles des trémies et les convoyeurs de stockage sans intervention manuelle grâce à des bras de commande hydraulique ; il effectue rapidement les opérations marche/arrêt. Avantages :

• Fonctionne sans intervention humaine
• Assure une mobilité rapide des éléments concernés
• Solution rapide et pratique pour l'exploitation et la maintenance

Dimensions de transport
Métrique : FTC-200 — L 16150 mm | W 3050 mm | H 3650 mm
Impérial : FTC-200 — L 52' 11" | W 10' | H 11' 11"

Caractéristiques / Données techniques

• Modèle : FTC-200
• Capacité de production : 150-250 TPH
• Type de concasseur : Concasseur à cône (CC-200)
• Alimentation électrique : 275 kVA (générateur / option hybride)
• Poids de la machine : 38 500 kg
• Ouverture d'alimentation (indiquée) : 185 mm (selon configuration)
• Plages chambre de concassage EC / EF : voir le bloc Chambre de concassage ci-dessus pour les valeurs EC / EF
• Largeur de chenille : 500 mm
• Automatisation : contrôle PLC, interface professionnelle, télécommande, capteur de chaleur optionnel
• Systèmes optionnels : système de lubrification automatique, configuration de générateur hybride
• Systèmes hydrauliques : bras de commande hydraulique, couvercles de trémie et convoyeurs hydrauliques
