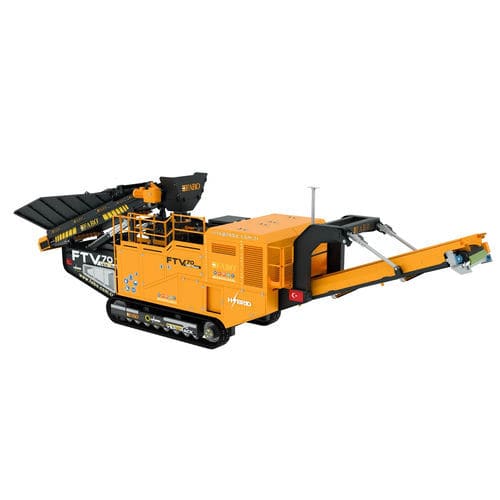

Concasseur vertical à percussion FTV-70

mobilesur chenillespour production de sable

Présentation
Le FTV-70 est un concasseur mobile sur chenilles à percussion à axe vertical (VSI) conçu pour le calibrage et le concassage fin de pierre et de béton. Il assure une production élevée de sable (0-5 mm) et convient aux matériaux durs et abrasifs tels que le basalte et le granit. Les systèmes clés comprennent alimentateurs à bande, convoyeurs de stockage pliables, mobilité sur chenilles, automatisation (PLC), options générateur hybride, actionnement hydraulique et lubrification automatique en option.

Alimentateur à bande
L'alimentateur à bande transfère rapidement le matériau chargé vers le concasseur. Il est entraîné par deux moteurs et intègre une protection moteur contre la surchauffe. L'alimentateur et le concasseur sont couplés au système d'automatisation qui ajuste l'alimentation en deux étapes :

• Étape 1 : Si l'intensité du concasseur augmente en raison d'une densité de matériau élevée, l'automatisation le détecte et stoppe le transfert du bunker pour éviter l'accumulation et l'usure.
• Étape 2 : Si l'intensité du concasseur diminue en raison d'une faible densité de matériau, l'automatisation augmente le transfert du bunker pour maximiser la capacité de production.

Concasseur à axe vertical (VSI-700)
Le concasseur à axe vertical est optimisé pour une production élevée de sable 0-5 mm et utilise un rotor à grande vitesse projetant la matière contre des revêtements d'usure. Les revêtements de protection sont boulonnés pour un remplacement rapide et réduisent l'usure de la carcasse. Diamètre du rotor : Ø 700 mm. Taille d'alimentation maximale : 35 mm. Idéal pour basalte et granit de taille moyenne à haute résistance à l'abrasion et présente une maintenance facilitée.

Tapis de stockage et convoyeurs pliables
Les tapis convoyeurs pliables déplacent rapidement les produits concassés vers les zones de stockage et réduisent l'encombrement global une fois repliés. Les bandes sont conçues pour la résistance à l'usure afin d'assurer une longue durée de service. Les tapis de stockage sont pliables pour minimiser les dimensions de transport.

Convoyeur séparateur
Les séparateurs magnétiques sur bande surdimensionnés (série MBS) incluent un bloc aimant permanent, une bande séparatrice sans fin, un moteur et une structure acier magnétiquement isolée pour éviter l'accumulation de métal indésirable. Caractéristiques : champ magnétique 3 pôles et tambours d'entraînement.

Système sur chenilles
La mobilité de la machine est assurée par un système de chenilles de largeur 500 mm offrant mobilité polyvalente et résistance aux terrains difficiles. Le système de chenilles prend en charge un réglage de vitesse à double étage et est conçu pour répondre aux normes A1 Quality et CE.

Système d'automatisation
L'installation de concassage sur chenilles est pilotée par un système d'automatisation complet (PLC) avec interface professionnelle et options de télécommande. L'automatisation gère le concasseur, les convoyeurs de stockage et les trémies d'alimentation et inclut une protection optionnelle par capteur de chaleur.

Générateur & technologie hybride
Le générateur embarqué fournit une alimentation ininterrompue et prend en charge le fonctionnement hybride (diesel + réseau). Le mode hybride permet l'exploitation sur des sites au réseau irrégulier ou absent ; le générateur peut être désactivé lorsque l'énergie du réseau est disponible. La capacité du système hybride est dimensionnée en option selon les besoins énergétiques de l'installation.

Système de lubrification automatique (optionnel)
La lubrification automatique centralisée en option distribue précisément la graisse aux roulements et points de lubrification, réduisant le temps d'entretien et la main-d'œuvre tout en utilisant des quantités optimales d'huile pour diminuer les coûts.

Système hydraulique
Le système hydraulique actionne les couvercles de bunker et les tapis de stockage sans intervention manuelle grâce à des bras de commande hydrauliques. Avantages : opérations rapides et pratiques et mobilité des pièces associées.

Dimensions de transport (métriques)
Modèle : FTV-70
L : 16260 mm l : 3000 mm H : 3650 mm

Autres caractéristiques visuelles / de construction

• Conception facilitant l'entretien des revêtements et composants du concasseur.
• Moteurs couplés pour l'alimentation et les convoyeurs avec systèmes de protection moteur.
• Revêtements de protection de la structure boulonnés pour un remplacement rapide.

Caractéristiques / Spécifications techniques

• Modèle : FTV-70
• Type de concasseur : Axe vertical (VSI)
• Diamètre du rotor : Ø 700 mm
• Capacité de production : 70-150 t/h
• Taille maximale d'alimentation : 35 mm
• Capacité poussière 0-4 mm (sable) : 35-55 t/h
• Dimensions de transport (L x l x H) : 16260 mm x 3000 mm x 3650 mm
• Largeur de chenille : 500 mm
• Caractéristiques : Alimentateur à bande couplé à l'automatisation, convoyeurs de stockage pliables, bande séparatrice avec aimant permanent, automatisation PLC avec télécommande, option générateur hybride, lubrification automatique optionnelle, couvercles de bunker hydrauliques
