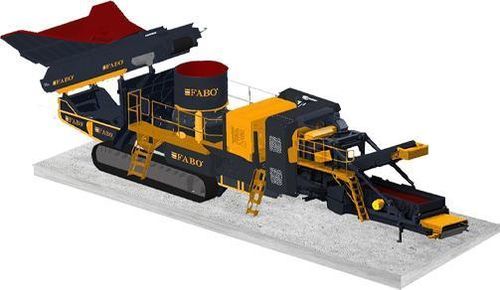

Concasseur à cône FTC-300-s

mobileà moteur dieselhaute capacité

Présentation
L'installation mobile de concassage et de criblage à cône FTC-300-s est une solution sur chenilles intégrant l'alimentation, le concassage, le criblage et le convoyage vers les stocks. Conçue pour une production d'agrégats à haute capacité sur site, l'unité propose des options d'alimentation hybride et une automatisation complète pour maintenir un débit constant et une logistique de chantier efficace.

Alimentateur à bande
L'alimentateur à bande transfère le matériau vers le concasseur avec protection moteur intégrée et automatisation pour réguler le débit et prévenir les surcharges.

• Protection moteur contre la surchauffe
• Intensité d'alimentation contrôlée par l'automatisation de l'installation
• Logique d'automatisation en deux étapes ajustant le transfert de la trémie selon l'ampérage du concasseur

Concasseur à cône
Conçu pour une vitesse de rotor élevée et une transmission d'engrenages renforcée afin d'atteindre la capacité nominale de l'installation. La puissance est transmise via l'axe pignon et le moyeu pour réduire les matériaux à la taille souhaitée.

• Modèle référencé dans le système : CC-300
• Ouverture d'alimentation (cône) : 215 mm
• Axe pignon, moyeu et engrenages pour une transmission fiable

Tamis vibrant
Le tamis vibrant sépare les produits par taille et alimente les convoyeurs de stockage ; les dimensions de criblage peuvent être adaptées aux exigences du projet.

• Taille standard du tamis : 1500 x 4200 mm
• Ressorts en acier durables pour une exploitation continue
• Fils de tamis remplaçables rapidement pour un entretien accéléré

Convoyeurs de stockage & bande séparatrice
Les convoyeurs de stockage pliables réduisent l'encombrement pour le transport. Les bandes séparatrices intègrent un bloc aimant permanent et une bande sans fin pour isoler les contaminants métalliques.

• Convoyeurs pliables pour un transport compact
• Traverse de bande, tambours d'entraînement et moteurs couplés
• Option séparateur magnétique 3 pôles

Système de chenilles
Le châssis sur chenilles assure la mobilité sur terrains difficiles ; largeur de chenille spécifiée : 500 mm. Les systèmes sont conçus pour respecter les normes qualité et CE.

Système d'automatisation
L'automatisation PLC pilote concasseur, convoyeurs et trémies via une interface professionnelle et des options de télécommande.

• Contrôle PLC
• Interface utilisateur professionnelle
• Télécommande et protection optionnelle par capteur de chaleur

Générateur (technologie hybride)
Le générateur hybride permet une exploitation au diesel et/ou au réseau électrique pour les sites à alimentation irrégulière. La capacité hybride est adaptée aux besoins du chantier.

• Fonctionnement hybride diesel + électrique
• Options à faible consommation de carburant
• Conçu pour un fonctionnement continu et efficace

Système de lubrification automatique (optionnel)
La lubrification automatique optionnelle distribue la graisse aux composants clés, réduisant le temps de maintenance et assurant des cycles de lubrification uniformes.

Système hydraulique
Des vérins hydrauliques actionnent les couvercles de trémie et les convoyeurs pour des réglages rapides et sans intervention manuelle.

• Bras de commande hydrauliques
• Couvercles de trémie et entraînements de convoyeur hydrauliques
• Fonctionne sans manutention manuelle

Chambre de concassage - Alimentation maximale (tableau)
Chambre de concassage | Alimentation maximale | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41 | 44 | 48
EC | 215 | - | - | - | 85 | 92-207 | 99-271 | 105-290 | 112-308 | 121-333 | 128-351 | 134-370 | 141-388 | 148-333 | 155-309 | 167-245
EF | 35 | 43-117 | 44-121 | 46-125 | 49-134 | 52-129 | 56-112 | 60-91 | 65-81 | - | - | - | - | - | - | -

Composants et données clés

• Capacité de production : 220-340 TPH
• Type de concasseur : Concasseur à cône (CC-300 référencé)
• Puissance : 500 kVA (générateur / option hybride)
• Tamis vibrant : 1500 x 4200 mm
• Poids approximatif : 51 500 kg
• Ouverture d'alimentation (cône) : 215 mm

Caractéristiques techniques

• Capacité de production : 220-340 TPH
• Type de concasseur : Concasseur à cône (CC-300 référencé)
• Puissance : 500 kVA (générateur / option hybride)
• Tamis vibrant : 1500 x 4200 mm
• Poids machine : 51 500 kg
• Ouverture d'alimentation (cône) : 215 mm
• Largeur de chenille : 500 mm
• Automatisation : interface PLC, télécommande, protection capteur de chaleur optionnelle
• Systèmes optionnels : lubrification automatique, générateur hybride
• Composants clés : alimentateur à bande avec protection moteur, convoyeurs de stockage pliables, séparateur magnétique (aimant permanent), système hydraulique pour trémies
