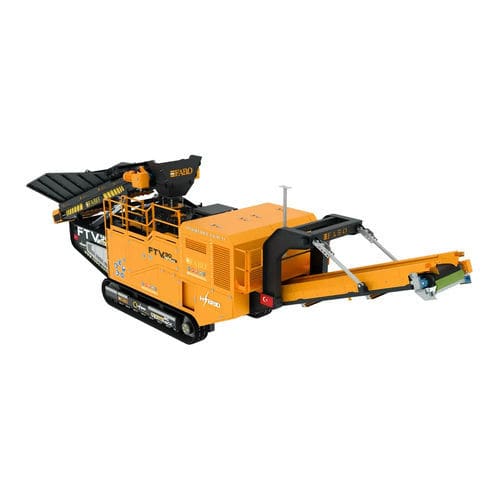

Concasseur vertical à percussion FTV-90

mobileà moteur dieselpour production de sable

Présentation
Le concasseur à percussion vertical mobile FTV-90 réalise le façonnage et le concassage fin de pierre et de béton avec un système VSI sur chenilles optimisé pour la production de sable 0-5 mm. Conçu pour les matériaux durs et abrasifs (basalte, granit), l’ensemble offre une capacité de production élevée, une exploitation efficiente et une maintenance simplifiée. Le rotor accélère le matériau d’alimentation et le projette contre des protections d’usure boulonnées pour un façonnage contrôlé et un remplacement rapide.

Alimentation par bande (Belt Feeder)
La bande d’alimentation transfère le produit vers le concasseur et est entraînée par deux moteurs. Elle intègre une protection moteur contre la surchauffe et est pilotée par le système d’automatisation pour réguler l’intensité de travail.

• Cette fonction opère en deux étapes :
• Étape 1 : Si la densité du produit broyé dans le concasseur augmente, l’intensité (ampérage) augmente ; l’automatisation détecte cela et stoppe le transfert du bunker pour éviter l’accumulation et réduire l’usure.
• Étape 2 : Si la densité du produit broyé diminue, l’ampérage baisse ; l’automatisation augmente le transfert du bunker pour que la trémie d’alimentation apporte le matériau plus rapidement et que la production soit maintenue.

Concasseur à axe vertical (VSI)
Le concasseur à axe vertical est optimisé pour un rendement maximal en production de sable 0-5 mm et pour le traitement de matériaux durs et abrasifs. Les protections internes préservent la structure contre l’usure et sont boulonnées pour un remplacement rapide. Le rotor à grande vitesse projette le matériau sur les protections pour un façonnage maîtrisé des particules.

Attributs clés du VSI

• Modèle référencé : VSI-900 (conception à axe vertical)
• Diamètre du rotor : Ø 900 mm
• Conception facilitant la maintenance et le remplacement rapide des protections
• Taille d’alimentation maximale (exemple) : 50 mm (se référer à la fiche technique pour valeurs exactes)

Tapis de stockage / Tapis convoyeurs pliables
Les tapis de stockage pliables évacuent rapidement le produit broyé vers les aires de stockage et réduisent l’encombrement lorsqu’ils sont repliés. Les courroies et composants (traverses, tambours d’entraînement, moteurs couplés) sont fabriqués pour résister à l’usure et assurer une longue durée de service.

Tapis séparateur
Les tapis séparateurs surdimensionnés intègrent des séparateurs magnétiques permanents série MBS avec bloc magnétique principal, tapis séparateur sans fin, tambour d’entraînement et châssis isolé en acier pour limiter l’adhérence métallique indésirable. Le séparateur génère un champ magnétique 3 pôles et est entraîné par des tambours et moteurs adaptés.

Système de chenilles
Le système de chenilles (largeur de chenille référencée à 500 mm) assure la mobilité sur terrain difficile. Il prévoit un réglage de vitesse en deux étapes et est construit pour durer conformément aux exigences A1 Quality et CE.

Système d’automatisation
L’installation sur chenilles est pilotée par un système d’automatisation PLC avec interface opérateur professionnelle. Les équipements centraux (concasseur, convoyeurs de stockage, trémies d’alimentation) sont gérés depuis le pupitre. Fonctions disponibles : télécommande et protection optionnelle par capteur de chaleur.

Générateur / Système hybride
Un générateur embarqué fournit l’alimentation et prend en charge un mode hybride (diesel + électrique réseau). La configuration hybride permet d’opérer en l’absence ou en cas d’instabilité du réseau et peut être désactivée pour utiliser l’énergie du site lorsque disponible. La capacité hybride est configurable selon les besoins du chantier.

Système de lubrification automatique (optionnel)
Le système de lubrification automatique délivre la graisse aux éléments nécessaires pendant l’exploitation et la maintenance, assurant une distribution homogène, réduisant la consommation de lubrifiant et le temps de maintenance.

Système hydraulique
Le système hydraulique automatise le mouvement des couvercles de bunker et des tapis de stockage via des bras hydrauliques, éliminant le besoin d’intervention manuelle et permettant une opération rapide et pratique.

• Fonctionne sans besoin de main-d’œuvre
• Assure une mobilité rapide des pièces associées
• Opération rapide et pratique

Ce que la machine fournit

• Haute capacité de production pour sable fin (0-5 mm)
• Exploitation efficiente avec protections boulonnées pour remplacement rapide
• Mobilité sur chenilles avec largeur de 500 mm
• Automatisation PLC, télécommande et protection optionnelle par capteur de chaleur
• Option générateur hybride pour fonctionnement diesel/réseau
• Lubrification automatique optionnelle pour réduire l’effort de maintenance

Plans & schéma technique
La documentation produit inclut dessins techniques, schéma des dimensions d’expédition et plusieurs images présentant l’unité VSI sur chenilles, le rotor et l’assemblage chenilles.

Caractéristiques techniques

• Nom commercial : FTV-90
• Type de concasseur : Vertical Shaft Impact (VSI)
• Diamètre de rotor référencé : Ø 900 mm (VSI-900)
• Taille d’alimentation maximale (référencée) : 50 mm
• Applications principales : façonnage et concassage fin de pierre et béton ; production de sable 0-5 mm
• Système d’alimentation : Belt Feeder à 2 moteurs avec protection moteur
• Convoyeur de stockage : tapis pliables de type folding
• Séparateur : séparateur à aimant permanent (série MBS) disponible
• Système de chenilles : largeur 500 mm ; réglage de vitesse en deux étapes
• Contrôle : automatisation PLC avec interface professionnelle et télécommande
• Alimentation : générateur avec capacité hybride (diesel + électrique) en option
• Maintenance : protections boulonnées pour remplacement rapide ; lubrification automatique en option
• Protections optionnelles : capteur de chaleur (optionnel)
