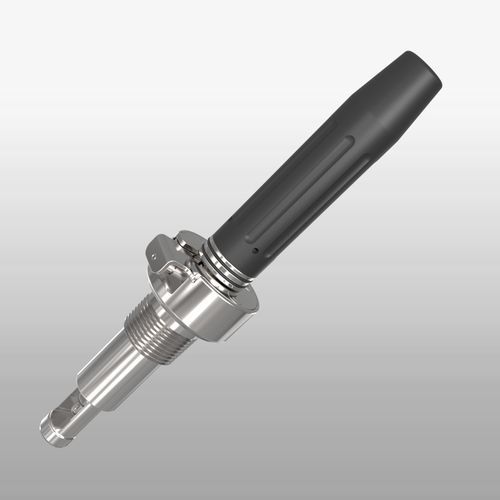

Support de sonde rétractable EXtract 850M

manuel

Description du produit
EXtract 850M est un logement de sonde rétractable commandé manuellement, destiné à l'installation sur cuves et canalisations pour capteurs Ø12–120 mm. L'appareil est disponible en acier inoxydable (1.4404 / 316L) ou en polypropylène (PP). Un système de verrouillage intégré maintient le capteur inséré en position tout en permettant d'aligner et d'ajuster facilement le panier de protection pour protéger le capteur des sollicitations mécaniques.

Vos avantages

• Disponible avec ou sans protège‑câble
• Manœuvrable à la main jusqu'à 2 bar de pression process
• Panier de protection réglable en position déverrouillée
• Verrouillage du tube d'immersion dans les positions finales 'Mesure' ou 'Service'
• Profondeur d'immersion 76 mm (avec panier de protection déployé)
• Autres raccordements process sur demande

Configuration / Options

• Matériau (parties en contact avec le produit): PP; Acier inoxydable 1.4404 / 316L
• Matériau des joints (mouillants): EPDM (FDA/USP VI); FPM (Viton)
• Type de capteur: 120 mm, PG13,5, Ø12 mm
• Options de raccordement process: MNPT 1"; Filetage G1" mâle; Ingold DN25 G1 1/4" position O‑Ring 28 mm
• Protège‑câble: sans / avec protège‑câble

Applications

• Pour tous types de capteurs Ø12/120 mm avec filetage PG13,5 (capteurs pH en verre et ISFET, capteurs de conductivité ou de température, turbidité et autres capteurs optiques)
• Agroalimentaire
• Eau et eaux usées
• Permet le démontage du capteur pendant le process en marche

Caractéristiques / Spécifications techniques

• Pression process: 0...6 bar
• Température process: 10...80 °C
• Température ambiante: -10...70 °C
• Capteurs: 120 mm Ø12 PG13,5
• Matériaux: Acier inoxydable 1.4404 (316L) < Ra 0.78µm; PP
• Joints: EPDM; FPM (Viton)
• Raccordements process: Filetage NPT 1"; Filetage G 1"; Ingold DN25 G 1¼"
• Actionnement: manuel, déplacement axial
• Retour d'information: sans
• Course du panier de protection: 36 mm
