Support de sonde rétractable EXtract 820M

manuelpneumatique

Présentation du produit

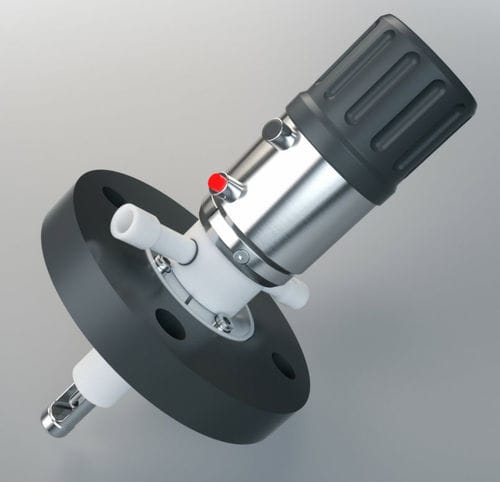

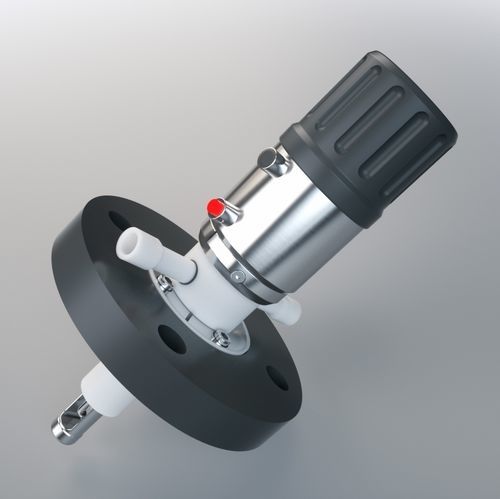

EXtract 820M est une manchette rétractable en plastique, actionnée manuellement, conçue pour être montée sur cuves de process ou canalisations. L'entraînement manuel rotatif positionne la sonde dans le milieu de process et la rétracte dans la chambre de nettoyage. Un bouton de sécurité verrouille automatiquement la position de mesure ou de service. Le nettoyage, le rinçage et l'étalonnage de la sonde sont possibles sans arrêter le process.

Vos avantages

• Design robuste avec grattoir intégré
• Système de verrouillage automatique avec indicateurs pour les positions mesure et service
• Verrouillage de sécurité automatique en l'absence de sonde
• Manipulation sûre sous pression grâce à l'entraînement rotatif
• Matériaux pour pièces mouillées : PP, PVDF ou PEEK
• Utilisable en zones ATEX
• Option : panier de protection haute stabilité en Alloy C22 (pour version PVDF)
• Longueur d'immersion jusqu'à 94 mm
• Grande variété d'angles de raccord process et de matériaux d'étanchéité
• Plage d'utilisation jusqu'à 10 bar et 140 °C
• Possibilité de rétrofit facile vers entraînement pneumatique

Options de configuration

• Matériau (parties en contact avec le fluide) : PP; PVDF; PEEK
• Matériau d'étanchéité (joints en contact) : EPDM (FDA/USP VI); FPM (Viton); FFKM (Kalrez)
• Type de sonde : 225 mm Ø12 PG13.5 remplie de gel; 280 mm Ø12 PG13.5 remplie de liquide
• Raccord process : Bride DN50 PN16; Bride ANSI 2" 150 lbs; MNPT 1 1/4"
• Raccord de nettoyage : G 1/8" filetage femelle; G 1/4" filetage femelle; 1/4" NPT filetage femelle
• Rétroaction de position : sans; électrique (NAMUR)
• Groupe de commande : entraînement manuel rotatif

Applications

• Pour toutes les sondes Ø12/225 mm ou Ø12/280 mm avec filetage PG13.5 (électrodes pH verre et capteurs ISFET, capteurs de conductivité ou température, turbidité et autres capteurs optiques)
• Chimie
• Traitement de l'eau et des eaux usées
• Processus exigeants ou abrasifs
• Remplacement de sonde en condition de process

Informations techniques (spécifications)
Pression process : 0…10 bar
Température process : -10…140 °C
Température ambiante : -10…70 °C
Longueur d'immersion : jusqu'à 94 mm
Sondes : 225 mm Ø12 PG13.5 (standard)
Matériaux : PP, PVDF/Alloy C22, PEEK
Joints : EPDM; FPM (Viton); FFKM (Kalrez)
Raccords process : Bride DN50 PN16 / ANSI 2" 150 lbs / MNPT 1 ¼"
Raccords de nettoyage : G1/8"; G1/4"; FNPT 1/4"
Groupe de commande : entraînement manuel rotatif
Contacts de fin de course : options électriques NAMUR

Caractéristiques / spécifications techniques

• Pression process : 0…10 bar
• Température process : -10…140 °C
• Température ambiante : -10…70 °C
• Longueur d'immersion : jusqu'à 94 mm
• Sondes : 225 mm Ø12 PG13.5
• Matériaux : PP, PVDF avec Alloy C22, PEEK
• Joints : EPDM; FPM (Viton); FFKM (Kalrez)
• Raccords process : Bride DN50 PN16 / ANSI 2" 150 lbs / MNPT 1 ¼"
• Raccords de nettoyage : G1/8"; G1/4"; FNPT 1/4"
• Groupe de commande : entraînement manuel rotatif
• Contacts de fin de course : NAMUR électriques en option
