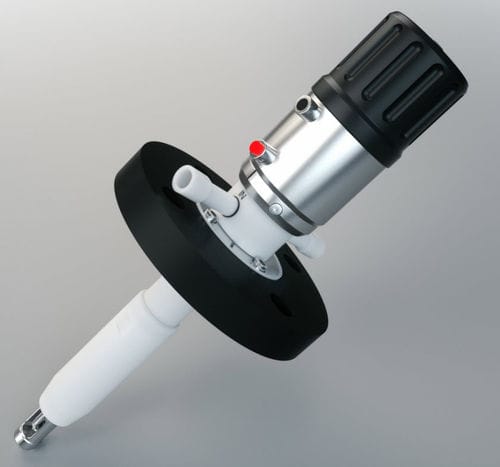

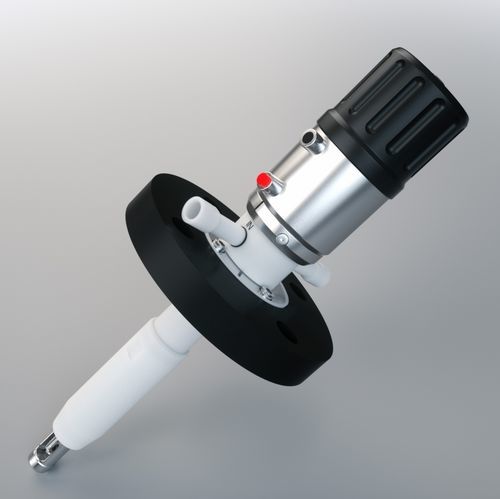

Support de sonde rétractable EXtract 821M

manuel

Présentation produit
EXtract 821M est une armature rétractable manuelle en plastique conçue pour montage sur cuves ou tuyauteries de procédé. Le dispositif insère et retire le capteur entre le procédé et une chambre de nettoyage, avec verrouillage sécurisé en position de mesure et de maintenance. Le nettoyage, le rinçage et l'étalonnage peuvent être réalisés sans arrêt du procédé.

Vos avantages

• Conception robuste avec racloir intégré
• Système de verrouillage automatique avec indication des positions mesure et service
• Verrouillage de sécurité automatique lors du retrait du capteur
• Manipulation sûre sous pression de procédé élevée grâce au entraînement rotatif
• Options matériaux : PVDF ou PEEK
• Corbeille de protection haute stabilité en Alloy C22 pour version PVDF
• Utilisable en zones ATEX
• Eintauchlänge jusqu'à 194 mm
• Large choix d'assignations de raccords de procédé et de matériaux d'étanchéité
• Capacité jusqu'à 10 bar et 140 °C
• Possibilité de conversion facile vers entraînement pneumatique

Applications

• Pour tous capteurs Ø12 — 325 mm ou Ø12 — 380 mm remplis liquide avec filetage PG13.5 (capteurs pH en verre et ISFET, conductivité, température, turbidité et capteurs optiques)
• Industrie chimique
• Traitement des eaux et eaux usées
• Processus exigeants
• Remplacement de capteur en conditions de procédé

Configuration / options

• Matériaux en contact: PVDF ou PEEK
• Matériaux d'étanchéité (en contact): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Types de capteurs : 325 mm Ø12 PG13.5 gel-plein ou 380 mm Ø12 PG13.5 remplis liquide
• Raccord process : Bride DN50 PN16 ou Bride ANSI 2" 150lbs
• Raccords de nettoyage : G 1/8" femelle, G 1/4" femelle, ou 1/4" NPT femelle
• Retour de position : sans ou électrique (NAMUR) en option

Caractéristiques techniques

• Pression de procédé : 0…10 bar
• Température de procédé : -10…140 °C
• Température ambiante : -10…70 °C
• Profondeur d'immersion : jusqu'à 194 mm
• Capteurs : 325 mm Ø12 PG13.5 (gel) / 380 mm Ø12 PG13.5 (liquide)
• Matériaux : PVDF / Alloy C22, PEEK
• Joints : EPDM, FPM (Viton), FFKM (Kalrez)
• Raccords process : Bride DN50 PN16 / ANSI 2" 150lbs
• Raccords de nettoyage : G 1/8", G 1/4", FNPT 1/4"
• Entraînement : manuel
• Contacts de fin de course : capteurs NAMUR électriques optionnels
