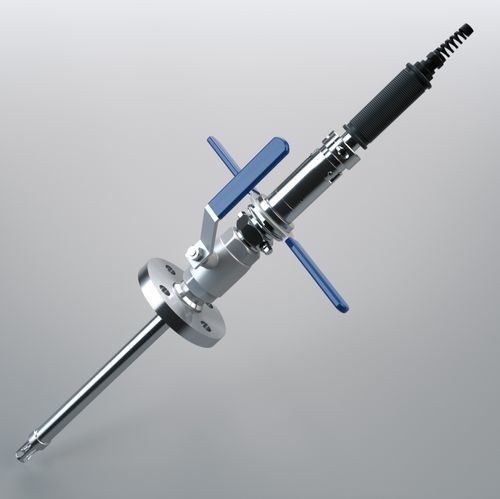

Support de sonde rétractable EXtract 840M

manuel

Description du produit
EXtract 840M est une vanne d'extraction manuelle rétractable, disponible avec vanne à boisseau, en acier inoxydable, conçue pour la mesure de pH en ligne dans tuyauteries et cuves. Sa longue profondeur d'immersion réglable permet d'enfoncer la sonde profondément dans le procédé et d'isoler la sonde en conditions de procédé pour nettoyage, étalonnage ou démontage avec la bride. La conception assure une manipulation sûre et une utilisation simple.

Vos avantages

• Option vanne à boisseau pour isolation du procédé
• Pack d'étanchéité intégré pour parties en contact avec le produit
• Mécanisme de verrouillage automatique en cas de surpression
• Acier inoxydable AISI 316L / 1.4404
• Profondeur d'immersion jusqu'à 700 mm (nominal)
• Large choix de raccordements process
• Utilisable jusqu'à 12 bar et 130 °C
• Manœuvrable manuellement jusqu'à 4 bar

Applications

• Adapté aux sondes Ø12–120 mm avec filetage PG13.5 (sondes pH verre et ISFET, sondes conductivité/température, turbidité et autres capteurs optiques)
• Produits chimiques
• Traitement des eaux
• Procédés industriels exigeants
• Remplacement de sonde en condition de procédé
• Applications nécessitant une grande profondeur d'immersion

Caractéristiques techniques

• Pression process : 0…12 bar
• Température process : -10…130 °C
• Température ambiante : -10…70 °C
• Profondeur d'immersion : 300 mm / 700 mm nominal
• Sondes : 120 mm Ø12 PG13.5
• Matériau : acier inoxydable 1.4404 / 316L
• Joints : EPDM, FPM (Viton), FFKM (Kalrez)
• Raccord process : Bride DN32 / ANSI 1 ¼", Filetage G1 ¼", MNPT1 ¼"
• Vanne à boisseau (option) : DN32; 1.4408
• Raccords de rinçage : G1/8", G1/4", FNPT1/4"
• Actionnement : manuel
• Contacteurs de position : sans
