Support de sonde rétractable EXtract 815M

pneumatiquemanuel

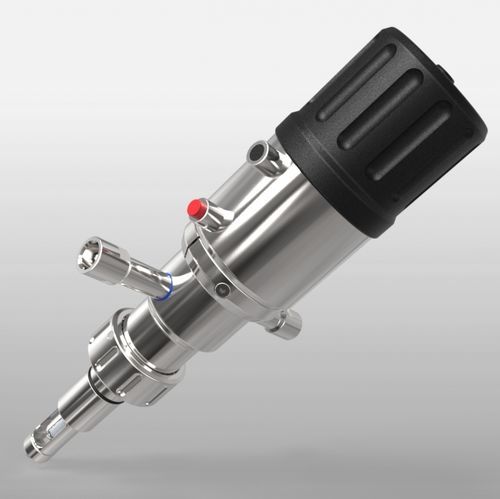

Description du produit
EXtract 815M est un logement rétractable de sonde à actionnement manuel pour manchons d'insersion DN25, disponible en acier inoxydable (1.4404 / 316L) ou Alloy C22 (2.4602). Le mécanisme rotatif manuel insère la sonde dans le milieu de process et la retire dans la chambre de nettoyage. Un bouton de sécurité verrouille automatiquement les positions «mesure» et «service». Le nettoyage, le rinçage et l'étalonnage peuvent être réalisés sans interruption du process. Un grattoir PTFE intégré permet l'utilisation dans des process abrasifs ou difficiles.

Vos avantages

• Grattoir PTFE intégré pour environnements agressifs
• Verrouillage automatique avec indication claire des positions mesure et service
• Serrure de sécurité automatique en cas d'absence de sonde
• Manipulation sûre sous pression grâce au mécanisme rotatif unique
• Matériaux : acier inox AISI 316L (1.4404) ou Alloy C22 (2.4602)
• Longueur d'immersion jusqu'à 90 mm
• Compatible zones ATEX
• Plage d'utilisation jusqu'à 16 bar et 140 °C
• Entraînement manuel sans entretien; possible retrofit pneumatique

Applications

• Compatible avec capteurs Ø12/225 mm et Ø12/280 mm filetage PG13.5 (pH verre, ISFET, conductivité, température, turbidité et capteurs optiques)
• Industrie chimique et procédés
• Traitement des eaux et eaux usées
• Processus abrasifs ou difficiles
• Nettoyage, étalonnage et retrait de sonde en ligne pendant le process

Configuration / Options

• Matériaux en contact avec le milieu : acier inox 1.4404 / 316L ou Alloy C22 (2.4602)
• Matériaux d'étanchéité : EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Longueurs capteur : 225 mm Ø12 PG13.5 (gel) ou 280 mm Ø12 PG13.5 (liquide)
• Raccord process : Ingold DN25 G1 1/4" (position O-ring 28 mm ou 50 mm)
• Orifices de nettoyage : G1/8" femelle, G1/4" femelle ou 1/4" NPT femelle
• Retour de position : sans ou électrique (NAMUR)

Spécifications (tableau)
Pression process : 0…16 bar
Température process : -10…140 °C
Température ambiante : -10…70 °C
Longueur d'immersion : jusqu'à 90 mm
Position O-ring : 28 mm / 50 mm
Capteurs : 225 mm Ø12 PG13.5 (supporte aussi Ø12/280 mm PG13.5)
Matériaux : acier inox 1.4404 / 316L, Alloy C22 (2.4602)
Étanchéités : EPDM, FPM (Viton), FFKM (Kalrez)
Raccord process : G1 1/4" (DN25), Ingold DN25 G1 1/4"
Orifices de nettoyage : G1/8", G1/4", FNPT1/4"
Entraînement : entraînement rotatif manuel, sans entretien
Contacts de fin de course : options électriques NAMUR

Caractéristiques techniques

• Pression process : 0…16 bar
• Température process : -10…140 °C
• Température ambiante : -10…70 °C
• Longueur d'immersion : jusqu'à 90 mm
• Positions O-ring : 28 mm / 50 mm
• Capteurs compatibles : Ø12 mm / 225 mm PG13.5 (également Ø12/280 mm)
• Matériaux en contact : acier inox 1.4404 / 316L ou Alloy C22 (2.4602)
• Joints : EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Raccord process : G1 1/4" (DN25)
• Connexions de nettoyage : G1/8", G1/4", 1/4" NPT
• Entraînement : manuel rotatif, sans entretien; retrofit pneumatique possible
• Retour de position : options électriques NAMUR
• Convient pour zones ATEX; jusqu'à 16 bar et 140 °C
