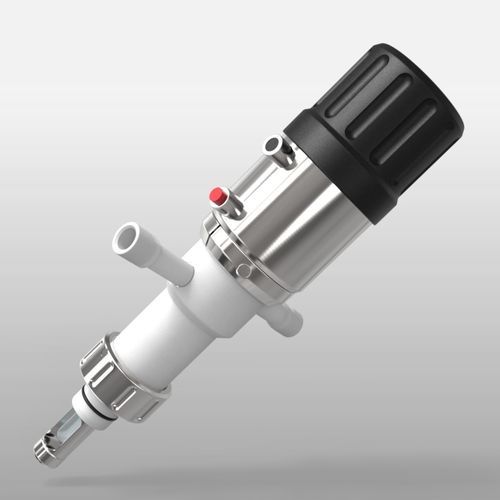

Support de sonde rétractable EXtract 825M

pneumatiquemanuel

Présentation
EXtract 825M est un boîtier rétractable à commande manuelle conçu pour être fixé sur cuves de process ou canalisations via des manchons d'échauffement/enclenchement DN25. L'unité de commande insère la sonde dans le milieu de process puis la ramène dans la chambre de nettoyage. Le nettoyage, le rinçage et l'étalonnage de la sonde sont possibles pendant le fonctionnement du process. Un racleur PTFE intégré permet l'utilisation dans des process plus agressifs.

Avantages

• Conception robuste avec racleur PTFE intégré
• Compatible avec manchons de soudure DN25 (G1 1/4")
• Prolonge la durée de vie des sondes et réduit les opérations de maintenance
• Verrouillage de sécurité automatique lorsque la sonde est retirée
• Panier de protection à haute stabilité (Alloy ; option PVDF)
• Matériaux en contact: PP / PVDF / PEEK
• Longueur d'immersion : 70 mm
• Adapté aux zones ATEX
• Plage de fonctionnement jusqu'à 10 bar et 140 °C
• Unité d'entraînement sans maintenance

Configuration (options standard consultables sur la fiche)

• Matériaux en contact: PP, PVDF, PEEK
• Éléments d'étanchéité: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Types de sondes: 225 mm PG13.5 remplie de gel ou 280 mm PG13.5 remplie de liquide
• Raccord process: G1 1/4" (DN25) position de l'O-ring 25 mm
• Options de raccord de nettoyage: G1/8" femelle, G1/4" femelle, 1/4" NPT femelle
• Retour de position: sans ou électrique (NAMUR)

Spécifications
Pression process : 0…10 bar
Température process : -10…140 °C
Température ambiante : -10…70 °C
Longueur d'immersion : 70 mm
Position O-ring : 25 mm
Sondes : Ø12 mm 225 mm PG13.5 (prise en charge aussi des variantes Ø12×280 mm liquide avec PG13.5)
Matériaux : PP, PVDF, PEEK
Joints : EPDM, FPM (Viton), FFKM (Kalrez)
Raccord process : G1 1/4" (DN25)
Orifices de nettoyage : G1/8", G1/4", FNPT 1/4"
Indicateurs de position : contacteurs NAMUR électriques optionnels

Applications

• Compatible avec sondes Ø12/225 mm et Ø12/280 mm avec filetage PG13.5 (sondes pH verre et ISFET, conductivité, température, turbidité et autres capteurs optiques)
• Industrie chimique
• Traitement de l'eau et des eaux usées
• Processus rugueux ou abrasifs nécessitant un racleur PTFE

Caractéristiques / spécifications techniques

• Modèle : EXtract 825M
• Type : boîtier rétractable à commande manuelle pour sondes en ligne
• Options matériaux en contact : PP, PVDF, PEEK
• Matériaux d'étanchéité : EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Longueur d'immersion : 70 mm
• Position O-ring : 25 mm
• Connexion sonde : Ø12 mm filetage PG13.5 (variantes 225 mm / 280 mm)
• Raccord process : G1 1/4" (DN25)
• Orifices de nettoyage : G1/8", G1/4", 1/4" NPT
• Plage d'utilisation : jusqu'à 10 bar, -10…140 °C
• Particularités : racleur PTFE, verrouillage de sécurité automatique, panier de protection haute stabilité, entraînement sans maintenance, compatible ATEX
