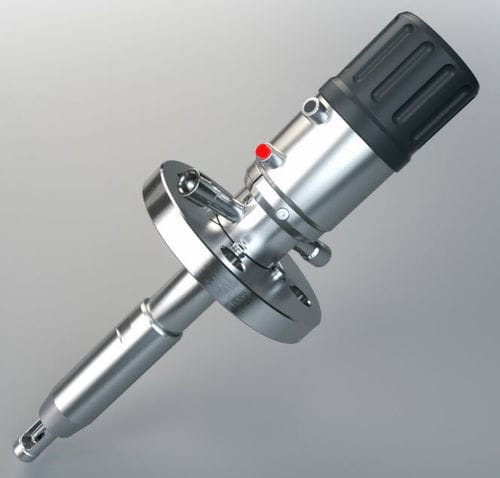

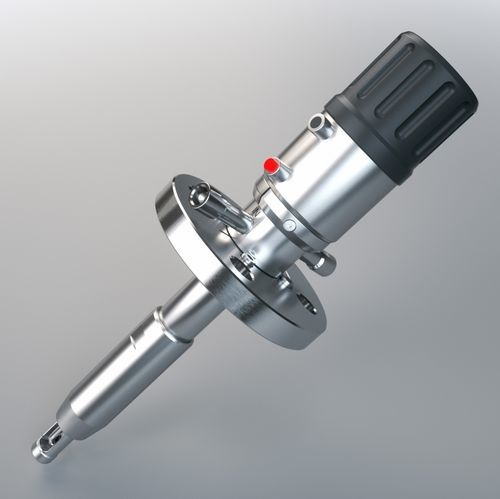

Support de sonde rétractable EXtract 811M

manuelpneumatique

Présentation du produit
Le EXtract 811M est un logement de sonde rétractable manuellement pour mesures pH et capteurs analytiques en ligne, conçu pour être monté sur cuves et canalisations de procédé. Fabriqué en acier inox (AISI 316L / 1.4404) ou en Alloy C22 (2.4602), il offre une longueur d'immersion étendue jusqu'à 207 mm. L'unité d'entraînement positionne le capteur dans le milieu de procédé et le rétracte dans une chambre de nettoyage ; un bouton de sécurité verrouille automatiquement la position de mesure ou de service. Le nettoyage, le rinçage et l'étalonnage peuvent être effectués pendant le fonctionnement du procédé.

Vos avantages

• Conception robuste avec grattoir intégré
• Système de verrouillage automatique avec indicateurs clairs pour les positions mesure et service
• Verrouillage de sécurité automatique lorsque le capteur est retiré
• Matériaux : acier inox AISI 316L / 1.4404 ou Alloy C22 (2.4602)
• Utilisable en zones ATEX
• Longueur d'immersion jusqu'à 207 mm
• Large choix de raccordements process et de matériaux d'étanchéité
• Pression nominale jusqu'à 16 bar et température jusqu'à 140 °C
• Entraînement manuel sans entretien
• Possibilité de retrofit aisé vers entraînement pneumatique

Configuration (options)

• Matériau (parties en contact): acier inox 1.4404 / 316L ou Alloy C22 (2.4602)
• Matériaux d'étanchéité (mouillés): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Type de capteur : 325 mm Ø12 PG13.5 rempli de gel ou 380 mm Ø12 PG13.5 rempli liquide
• Raccords process : bride DN40 PN16, bride DN50 PN16, ANSI 1 1/2" 150 lbs, ANSI 2" 150 lbs
• Raccords de nettoyage : G 1/8" femelle, G 1/4" femelle, 1/4" NPT femelle
• Retour de position : sans ou avec contacts de fin de course électriques (NAMUR)

Applications

• Pour tous capteurs Ø12 / 325 mm ou capteurs Ø12 / 380 mm remplis liquide avec filetage PG13.5 (capteurs pH en verre et ISFET, conductivité, température, turbidité et autres capteurs optiques)
• Chimie
• Traitement des eaux et eaux usées
• Processus abrasifs ou exigeants
• Remplacement ou maintenance de sondes en cours de procédé

Caractéristiques techniques

• Pression process : 0…16 bar
• Température process : -10…140 °C
• Température ambiante : -10…70 °C
• Longueur d'immersion : jusqu'à 207 mm
• Capteurs : 325 mm Ø12 PG13.5 (option : 380 mm Ø12 PG13.5 rempli liquide)
• Matériaux : acier inox 1.4404 / 316L, Alloy C22 (2.4602)
• Joints : EPDM, FPM (Viton), FFKM (Kalrez)
• Raccordements process : Bride DN50 PN16 / DN40 PN16 / ANSI 2" 150 lbs / ANSI 1 1/2" 150 lbs
• Orifices de nettoyage : G1/8", G1/4", FNPT 1/4"
• Entraînement : entraînement rotatif manuel (possibilité de retrofit pneumatique)
• Contacts de fin de course : option électrique (NAMUR)
