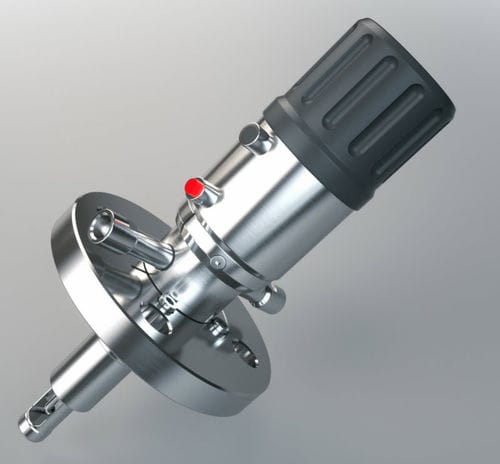

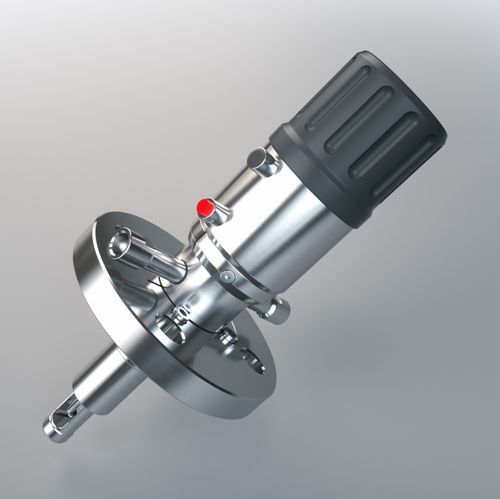

Support de sonde rétractable EXtract 810M

manuelpneumatique

Description
EXtract 810M est un boîtier rétractable manuel destiné à une installation en ligne sur cuves et tuyauteries de process. L'entraînement manuel rotatif permet d'introduire et de retirer des capteurs filetés PG13.5 Ø12/225 mm ou Ø12/280 mm entre le milieu de process et une chambre de nettoyage. Un bouton de sécurité mécanique verrouille automatiquement les positions 'mesure' et 'service'. Le nettoyage, le rinçage et l'étalonnage du capteur peuvent être effectués en cours de process.

Vos avantages

• Conception compacte et robuste avec grattoir intégré
• Verrouillage automatique avec indicateurs distincts pour position mesure et service
• Serrure de sécurité automatique lors du retrait du capteur
• Matériaux : acier inoxydable AISI 316L / 1.4404 ou Alloy C22 (2.4602)
• Longueur d'immersion jusqu'à 107 mm
• Utilisable en zones ATEX
• Large choix de raccords process et de matériaux d'étanchéité
• Fonctionnement jusqu'à 16 bar et 140 °C
• Unité d'entraînement manuelle sans maintenance
• Possibilité de retrofit simple vers entraînement pneumatique

Configuration (options)

• Matériaux en contact avec le produit : acier inox 1.4404 / 316L ; Alloy C22 (2.4602)
• Matériaux d'étanchéité (en contact) : EPDM (FDA/USP VI) ; FPM (Viton) ; FFKM (Kalrez)
• Types de capteurs : 225 mm Ø12 PG13.5 gel rempli ; 280 mm Ø12 PG13.5 liquide rempli
• Raccords process : bride DN32 / DN40 / DN50 ; ANSI 1¼" / 1½" / 2" ; MNPT 1¼" ; TriClamp 1–1.5" (OD Ø50,5 mm) ; TriClamp 2.0 (OD Ø64 mm)
• Connexions de nettoyage : G 1/8" femelle ; G 1/4" femelle ; 1/4" NPT femelle
• Rétroaction de position : sans ; électrique (NAMUR) en option

Spécifications (tableau)
Pression process : 0…16 bar
Température process : -10…140 °C
Température ambiante : -10…70 °C
Longueur d'immersion : jusqu'à 107 mm
Capteurs : Ø12/225 mm (PG13.5) et Ø12/280 mm (PG13.5) en option
Matériaux : acier inox 1.4404 / 316L ; Alloy C22 (2.4602)
Étanchéités : EPDM, FPM (Viton), FFKM (Kalrez)
Raccord process : bride DN32 / DN40 / DN50 ; ANSI 1¼" / 1½" / 2" ; MNPT 1¼" ; TriClamp 1–1.5" / TriClamp 2"
Connexions de nettoyage : G1/8" ; G1/4" ; FNPT1/4"
Alimentation : entraînement manuel rotatif (sans maintenance)
Contacts de fin de course : interrupteurs NAMUR électriques en option

Applications

• Compatible avec capteurs Ø12/225 mm et Ø12/280 mm à filetage PG13.5 (pH verre et capteurs ISFET ; capteurs conductivité, température, turbidité et autres capteurs optiques)
• Industrie chimique
• Traitement de l'eau et des eaux usées
• Processus exigeants / milieux agressifs
• Remplacement, nettoyage ou étalonnage du capteur en cours d'exploitation

Caractéristiques techniques

• Pression process : 0…16 bar
• Température process : -10…140 °C
• Température ambiante : -10…70 °C
• Longueur d'immersion : jusqu'à 107 mm
• Capteurs compatibles : Ø12/225 mm (PG13.5) et Ø12/280 mm (PG13.5)
• Matériaux : acier inox 1.4404 / 316L ; Alloy C22 (2.4602)
• Options d'étanchéité : EPDM, FPM (Viton), FFKM (Kalrez)
• Raccords process : brides DN32/DN40/DN50, ANSI 1¼"/1½"/2", MNPT 1¼", TriClamp 1–1.5" / 2"
• Connexions de nettoyage : G1/8", G1/4", FNPT1/4"
• Entraînement : unité manuelle rotative sans maintenance (retrofit pneumatique possible)
