Support de sonde rétractable EXtract 830M

pneumatiquemanuel

Présentation

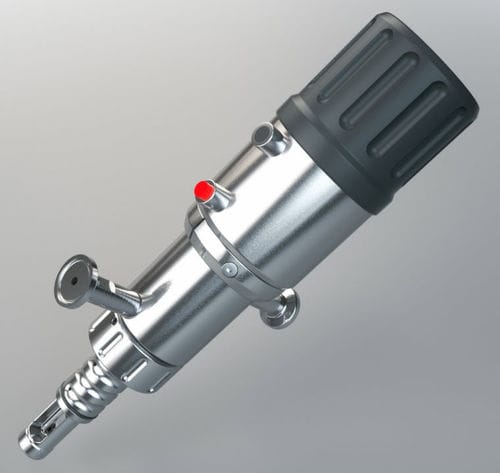

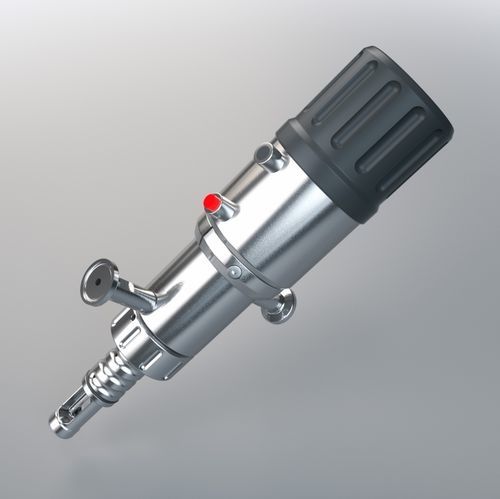

EXtract 830M est un boîtier de sonde rétractable à commande manuelle en acier inoxydable au design hygiénique, destiné à la fixation sur cuves et tuyauteries de process. L’ensemble d’entraînement insère le capteur dans le milieu de process et le ramène dans la chambre de nettoyage. Les positions finales ("mesure" ou "service") sont automatiquement verrouillées par un bouton de sécurité. Le nettoyage, le rinçage et la calibration du capteur sont possibles en cours de process.

Vos avantages

• Design hygiénique
• Système de verrouillage automatique avec indicateurs pour positions mesure et service
• Blocage de sécurité automatique lorsque le capteur est retiré
• AISI 316L / 1.4404, finition de surface Ra < 0,78 µm, électropolie
• Large choix de raccords process et de matériaux d'étanchéité
• Fonctionnement jusqu'à 16 bar et 140 °C
• Entraînement manuel sans maintenance
• Possibilité de retrofit facile vers entraînement pneumatique

Applications

• Pour tous les capteurs Ø12–225 mm ou capteurs remplis Ø12–280 mm avec filetage PG13.5 (capteurs pH verre et ISFET, conductivité, température, turbidité et autres capteurs optiques)
• Agroalimentaire
• Pharmacie
• Applications hygiéniques
• Remplacement de capteur en conditions de process

Spécifications (tableau)
Pression process : 0…16 bar
Température process : -10…140 °C
Température ambiante : -10…70 °C
Capteurs : 225 mm Ø12 PG13.5 (également Ø12–280 mm remplis, PG13.5)
Matériaux : acier inox 1.4404 / 316L
Surface process : < Ra 0,78 µm, électropolie
Joints : EPDM/FEP (FDA USP VI), FPM (Viton)/FEP
Raccords process : Ingold DN25 G1¼" , HyCIP® OP25/50/55 mm, TriClamp 1–1.5" , TriClamp 2" , Varivent N DN40–125, Neumo BioControl D50, DIN11851 DN50
Raccords de rinçage : G1/8" , G1/4" , FNPT 1/4"
Entraînement : manuelle, par rotation (sans maintenance)
Contacts / retours : capteurs de fin de course électriques NAMUR optionnels

Caractéristiques / spécifications techniques

• Pression process : 0…16 bar
• Température process : -10…140 °C
• Température ambiante : -10…70 °C
• Matériau : acier inox 1.4404 / 316L
• Finition de surface : Ra < 0,78 µm, électropolie
• Matériaux d'étanchéité : EPDM/FEP (FDA USP VI) ou FPM (Viton)/FEP
• Fixation capteur : Ø12 / 225 mm (PG13.5), options pour capteurs remplis Ø12–280 mm
• Raccords process : Ingold, HyCIP®, TriClamp, Varivent, NEUMO BioControl, DIN11851
• Options raccords de rinçage : G1/8" , G1/4" , 1/4" NPT
• Entraînement : manuelle, sans maintenance (option retrofit pneumatique)
