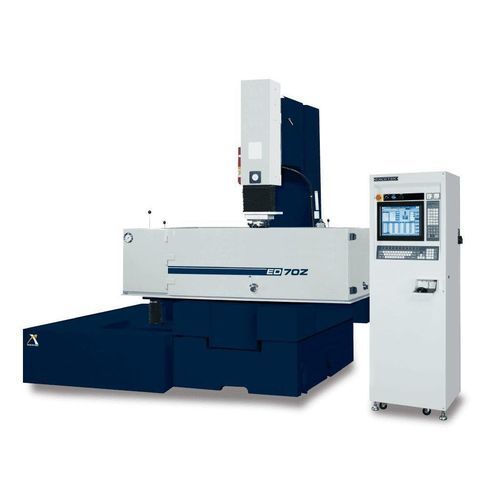

Machine d'électroérosion par enfonçage ED70Z

wire EDMCNC

Présentation du produit
ED70Z — Série ZNC, électroérosion par enfonçage conçue pour l'usinage précis de cavités et la réalisation d'électrodes. Déplacements X/Y : 700 x 550 mm. Déplacement Z : 250 mm. Table : 1100 x 600 mm. Pièce maxi : 1680 x 950 x 500 mm.

Caractéristiques

• Fonction d'érosion supérieure : circuit d'étincelage MOSFET réduisant l'usure des électrodes, vitesse d'érosion élevée et capacité à obtenir une finition de surface fine.
• Maintenance simplifiée : générateur en modules avant/arrière avec fonctions de circuit claires et protection par fusible pour faciliter l'entretien et le remplacement des PCBs.
• Générateur stable et performant : système double flux thermique séparant les composants chauds des circuits froids avec dissipation thermique adéquate pour améliorer la stabilité et réduire la maintenance.
• Qualité du service après-vente : assistance incluant formation à l'exploitation, maintenance et support applicatif.

Accessoire
Accessoires standard

• Extincteur à alcool
• Lampe de travail
• Patin de nivellement
• Unité de rinçage
• Filtre papier
• Mandrin 1/2
• Coffret à outils
• Gabarit de serrage

Options

• Système de refroidissement huile
• Piédestal magnétique permanent
• Circuit d'étincelage en carbure de tungstène

Caractéristiques techniques

• Déplacements X/Y : 700 x 550 mm
• Déplacement Z : 250 mm
• Déplacement U : 300 mm
• Table : 1100 x 600 mm
• Dimensions max. pièce : 1680 x 950 x 500 mm
• Poids max. pièce : 2000 kg
• Poids max. électrode : 250 kg
• Poids machine : 3100 kg
• Dimensions machine : 4945 x 2230 x 2532 mm
• Distance tête électrode - table : 330 ~ 880 mm
• Capacité bac filtre huile : 1120 L
• Poids bac filtre huile : 400 kg
• Filtre papier : 4 pcs
