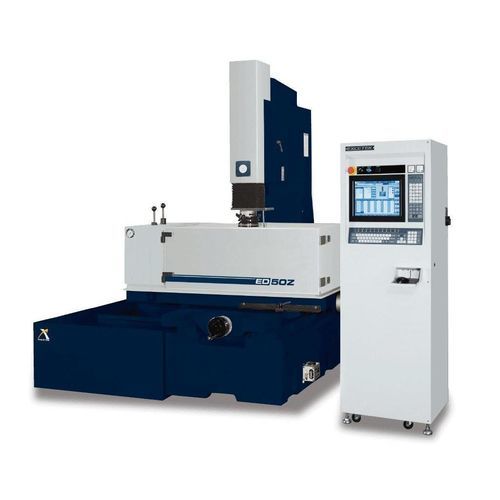

Machine d'électroérosion par enfonçage ED50Z

wire EDMCNC

Présentation
Le ED50Z est une machine EDM à enfonçage conçue pour l'usinage industriel et l'érosion de précision des matériaux conducteurs. Elle offre des courses X/Y de 500 x 400 mm, une course Z de 200 mm et une table de travail de 800 x 450 mm, permettant l'usinage de pièces jusqu'à 1120 x 640 x 375 mm et un poids maximal de 1350 kg.

Spécifications

• Course U : 300 mm
• Poids maxi pièce : 1350 kg
• Poids maxi électrode : 220 kg
• Poids machine : 1950 kg
• Dimensions machine (L x l x H) : 3980 x 1740 x 2300 mm
• Distance tête d'électrode / table : 240 ~ 740 mm

Réservoir filtre à huile

• Capacité : 520 L
• Poids du réservoir : 200 kg
• Filtre papier : 4 pcs

Caractéristiques

• Fonction d'érosion supérieure - EXCETEK EDM utilise un circuit d'étincelage MOSFET réduisant l'usure des électrodes et accélérant l'érosion, pour une finition de surface lisse.
• Entretien simplifié - Le générateur adopte un design modulaire avant/arrière avec circuit clair et protection par fusible, facilitant les contrôles et le remplacement des PCB.
• Générateur stable - Système à double flux thermique séparé pour composants chauds et circuits froids, avec dissipateurs adaptés pour améliorer la stabilité et minimiser l'entretien.
• Support après-vente - Services après-vente complets incluant formation à l'exploitation, maintenance et support applicatif pour assurer la disponibilité et la satisfaction client.

Accessoires
Accessoires standards

• Extincteur alcool
• Lampe de travail
• Tapis de nivellement
• Unité de rinçage
• Filtre papier
• Mandrin 1/2
• Trousse à outils
• Gabarit de serrage

Options

• Système de refroidissement huile
• Piédestal magnétique permanent
• Circuit d'étincelage en carbure de tungstène

Caractéristiques techniques

• Modèle : ED50Z
• X/Y Travel : 500 x 400 mm
• Z Travel : 200 mm
• U Travel : 300 mm
• Table de travail : 800 x 450 mm
• Dimension maxi pièce : 1120 x 640 x 375 mm
• Poids maxi pièce : 1350 kg
• Poids maxi électrode : 220 kg
• Poids machine : 1950 kg
• Dimensions machine (L x l x H) : 3980 x 1740 x 2300 mm
• Distance tête électrode / table : 240 ~ 740 mm
• Capacité réservoir filtre huile : 520 L
• Poids réservoir filtre huile : 200 kg
• Filtre papier : 4 pcs
