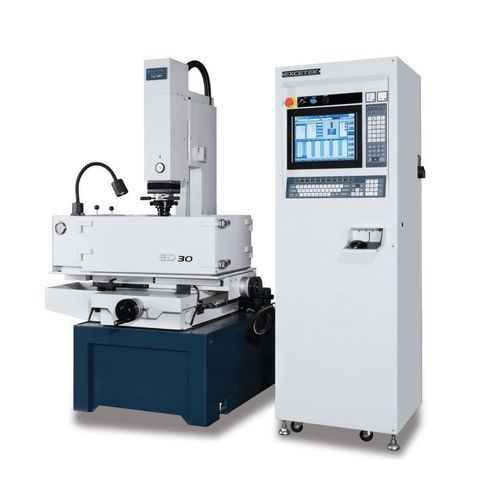

Machine d'électroérosion par enfonçage ED30Z

wire EDMCNC

Présentation
Machine d'électroérosion par enfonçage ED30Z (série ZNC) avec déplacements X/Y 300 x 200 mm, déplacement Z 200 mm et table 600 x 300 mm. Conçue pour l'érosion précise des matériaux conducteurs et des pièces de taille moyenne jusqu'à 800 x 480 x 290 mm et 550 kg maximum.

Caractéristiques

• Circuit d'étincelage MOSFET (EXCETEK EDM) réduisant l'usure des électrodes et augmentant la vitesse d'érosion, permettant des usinages fins avec une meilleure finition de surface.
• Conception modulaire du générateur pour un entretien simplifié : modules d'assemblage avant et arrière, disposition claire des circuits et protection par fusible pour faciliter le remplacement des PCB.
• Gestion thermique stable : flux de chaleur séparés pour composants chauds et circuits froids avec radiateurs adaptés pour améliorer la stabilité du générateur et réduire la maintenance.
• Assistance après-vente : service, formation des opérateurs et support maintenance inclus dans l'offre.

Cuve filtrante d'huile

• Capacité de la cuve : 350 L
• Poids de la cuve : non spécifié
• Filtre papier : 2 pcs
• Dimensions extérieures : intégré / non spécifié

Accessoires
Accessoires standard

• Extincteur à alcool
• Lampe de travail
• Patin de nivellement
• Unité de rinçage
• Filtre papier
• Boîte à outils
• Clamp jiq

Options

• Système de refroidissement d'huile
• Piédestal magnétique permanent
• Circuit d'étincelage en carbure de tungstène

Spécifications techniques

• Modèle : ED30Z
• Série : ZNC Series
• Déplacement X/Y : 300 x 200 mm
• Déplacement Z : 200 mm
• Course U : 200 mm
• Table : 600 x 300 mm
• Dimensions maxi pièce : 800 x 480 x 290 mm
• Poids maxi pièce : 550 kg
• Poids maxi électrode : 120 kg
• Poids machine : 1150 kg
• Dimensions machine (L x P x H) : 2525 x 1710 x 2092 mm
• Distance tête électrode - table : 160 ~ 510 mm
• Capacité cuve filtrante d'huile : 350 L
• Filtre papier : 2 pcs
