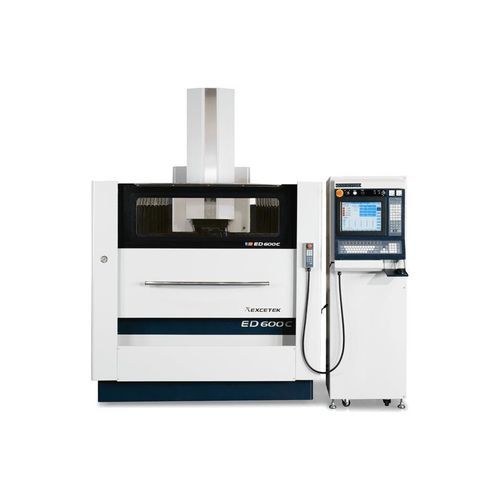

Machine d'électroérosion par enfonçage ED600C CE

wire EDMCNC

Résumé
X/Y course : 650 x 450 mm
Z course : 400 mm
Table de travail : 1000 x 600 mm
Pièce maxi : 1290 x 700 mm

Aperçu
Le EXCETEK ED600C CE est une électroérosion à enfonçage compacte conçue pour la fabrication de moules et les pièces de taille moyenne, offrant un compromis entre surface de travail et précision pour les applications d'outillage industriel.

Caractéristiques

• Circuit d'étincelage MOSFET réduisant l'usure des électrodes et accélérant la vitesse d'érosion, permettant une érosion fine avec une surface lisse.
• Option : circuit d'étincelage en carbure de tungstène pour une durabilité accrue.
• Cuve filtrante d'huile (standard) : capacité 1000 L avec filtres papier (4 pièces).

Maintenance simple
Le générateur et les modules de commande utilisent une conception modulaire avant/arrière avec un repérage clair des circuits et une protection par fusible, facilitant les contrôles de maintenance et le remplacement des PCB pour les équipes de service.

Générateur stable et performant
La dissipation thermique sépare les composants chauds et les circuits froids avec un dissipateur adapté, garantissant la stabilité du générateur et un fonctionnement durable avec une maintenance minimale.

Service après-vente
EXCETEK propose formation à l'exploitation, maintenance et support d'application pour assurer un service fiable et la satisfaction client.

Cuve filtrante d'huile
Capacité : 1000 L
Poids de la cuve : 350 kg
Filtre papier : 4 pcs
Dimensions extérieures : 2800 x 2650 x 2666 mm

Accessoires standard

• Extincteur pour alcool
• Lampe de travail
• Cales de nivellement
• Unité de rinçage
• Filtre papier
• Mandrin 1/2
• Coffret à outils
• Gabarit de serrage

Options

• Système de refroidissement d'huile
• Socle magnétique permanent
• Circuit d'étincelage en carbure de tungstène

Caractéristiques / spécifications techniques

• Modèle : ED600C CE
• X/Y course : 650 x 450 mm
• Z course : 400 mm
• Table de travail : 1000 x 600 mm
• Dimension maxi pièce : 1290 x 700 mm
• Poids maxi pièce : 300 kg
• Poids maxi électrode : 150 kg
• Poids machine : 3900 kg
• Dimensions extérieures (corps machine + déplacement + cuve + générateur) : 2110 x 2580 x 2575 mm
• Distance tête électrode -> table : 300 ~ 700 mm
• Cuve filtrante - Capacité : 1000 L
• Cuve filtrante - Poids : 350 kg
• Cuve filtrante - Filtre papier : 4 pcs
• Cuve filtrante - Dimensions extérieures : 2800 x 2650 x 2666 mm
