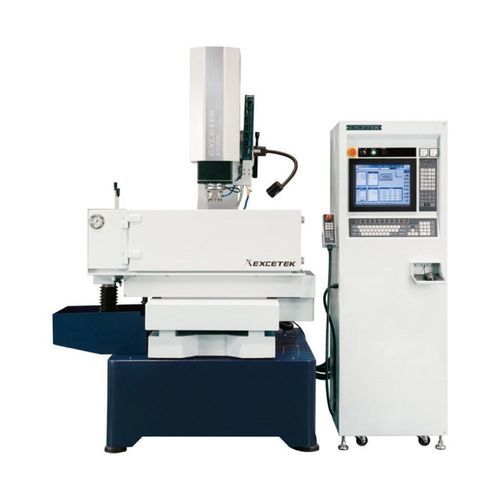

Machine d'électroérosion par enfonçage ED30C

wire EDMCNC

Vue d'ensemble du produit
Machine d'érosion par enfonçage compacte conçue pour une utilisation industrielle et une prise en main facilitée.

Dimensions et capacités principales

• Déplacements X/Y : 300 x 250 mm
• Déplacement Z : 300 mm
• Table de travail : 650 x 350 mm
• Dimensions max. de la pièce : 770 x 500 x 300 mm
• Poids max. de la pièce : 550 kg
• Poids max. de l'électrode : 50 kg
• Poids de la machine : 1450 kg
• Dimensions extérieures (machine+déplacements+réservoir+générateur) : 2340 x 1690 x 2250 mm
• Distance tête électrode / table : 280 ~ 580 mm

Réservoir filtre à huile

• Capacité du réservoir : 350 L
• Filtre papier : 2 pcs
• Poids du réservoir : non spécifié
• Dimensions extérieures : intégré (non spécifié)

Caractéristiques du générateur

• Fonction d'érosion avancée : circuit d'étincelage MOSFET réduisant l'usure des électrodes, accélérant l'érosion et améliorant l'état de surface.
• Maintenance simplifiée : conception modulaire avant/arrière avec fonctions de circuit claires et protection par fusible pour faciliter l'entretien et le remplacement des PCB.
• Performance stable : système de double flux thermique séparé pour composants chauds et circuits froids avec dissipateur adapté pour améliorer la stabilité et réduire la maintenance.
• Support après-vente : formation, maintenance et assistance applicative fournies pour garantir la qualité du service et la satisfaction client.

OB-Mode / Imagerie (illustré)
Plusieurs images produit/process disponibles sur la fiche d'origine montrant l'OB-Mode et des exemples d'usinage (images non incluses ici).

Accessoires
Accessoires standard

• Extincteur à alcool
• Lampe de travail
• Tampon de nivellement
• Unité de rinçage
• Filtre papier
• Mandrin 1/2
• Boîte à outils
• Serre-joint

Options

• Système de refroidissement à huile
• Socle magnétique permanent
• Circuit d'étincelage en carbure de tungstène

Caractéristiques / spécifications techniques

• Model: ED30C
• Series: CNC Series
• Déplacements X/Y : 300 x 250 mm
• Déplacement Z : 300 mm
• Table de travail : 650 x 350 mm
• Dimensions max. de la pièce : 770 x 500 x 300 mm
• Poids max. de la pièce : 550 kg
• Poids max. de l'électrode : 50 kg
• Poids de la machine : 1450 kg
• Dimensions extérieures (machine+déplacements+réservoir+générateur) : 2340 x 1690 x 2250 mm
• Distance tête électrode / table : 280 ~ 580 mm
• Capacité du réservoir filtrant : 350 L
• Filtre papier : 2 pcs
• Accessoires standard : Extincteur à alcool; Lampe de travail; Tampon de nivellement; Unité de rinçage; Filtre papier; Mandrin 1/2; Boîte à outils; Serre-joint
• Options : Système de refroidissement à huile; Socle magnétique permanent; Circuit d'étincelage en carbure de tungstène
