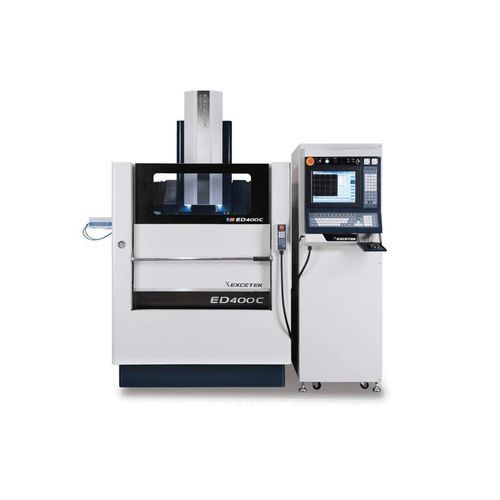

Machine d'électroérosion par enfonçage ED400C CE

wire EDMCNC

Présentation
La ED400C CE est une machine d'électroérosion par enfonçage destinée aux moules et outillages de taille moyenne. Elle propose un volume de travail adapté et des caractéristiques techniques conçues pour l'usinage de cavités complexes avec précision.

Dimensions clés (courte description)
Course X/Y : 400 x 300 mm
Course Z : 350 mm
Table de travail : 650 x 350 mm
Pièce maximale : 1000 x 550 x 340 mm

Spécification (détaillée)

• Course X/Y : 400 x 300 mm
• Course Z : 350 mm
• Table de travail : 650 x 400 mm (remarque : la courte description indique 650 x 350 mm)
• Dimension max. de la pièce : 1000 x 550 x 340 mm
• Poids max. de la pièce : 1000 kg
• Poids max. de l'électrode : 100 kg
• Poids machine : 2500 kg
• Dimensions extérieures (corps machine+déplacements+réservoir+générateur) : 1950 x 2160 x 2300 mm
• Distance tête électrode - pièce (distance table) : 55 ~ 415 mm

Réservoir filtre huile

• Capacité du réservoir : 450 L
• Poids du réservoir : - kg
• Filtres papier : 2 pcs
• Dimensions extérieures : Intégré

Caractéristiques du générateur

• Fonction d'érosion performante : Circuit d'étincelage à MOSFET réduisant l'usure des électrodes et augmentant la vitesse d'érosion tout en conservant une bonne finition de surface.
• Maintenance simplifiée : Conception modulaire avant/arrière avec segmentation claire des circuits et protection par fusible pour faciliter l'entretien et le remplacement des PCB.
• Stabilité de fonctionnement : Système double flux thermique séparant composants chauds et circuits froids avec radiateurs dimensionnés pour améliorer la stabilité et réduire les interventions.
• Support après-vente : Fourniture de formation à l'utilisation, assistance maintenance et support d'application par le fabricant.

OB-Mode
Multiples images OB-Mode illustrant les opérations et modes sont disponibles dans la galerie produit sur la page.

Accessoires
Accessoires standard

• Extincteur alcool
• Lampe de travail
• Tapis de nivellement
• Unité de rinçage
• Filtre papier
• Mandrin 1/2 perçage
• Boîte à outils
• Mandrin de serrage

Options

• Système de refroidissement huile
• Piédestal magnétique permanent
• Circuit d'étincelage en carbure de tungstène

Caractéristiques techniques

• Modèle : ED400C CE
• Course X/Y : 400 x 300 mm
• Course Z : 350 mm
• Table de travail (courte descr.) : 650 x 350 mm
• Table de travail (bloc spéc.) : 650 x 400 mm
• Dimension max. de la pièce : 1000 x 550 x 340 mm
• Poids max. de la pièce : 1000 kg
• Poids max. de l'électrode : 100 kg
• Poids machine : 2500 kg
• Dimensions extérieures (corps machine+déplacements+réservoir+générateur) : 1950 x 2160 x 2300 mm
• Distance tête électrode - pièce (distance table) : 55 ~ 415 mm
• Capacité du réservoir : 450 L
• Poids du réservoir : - kg
• Filtres papier : 2 pcs
