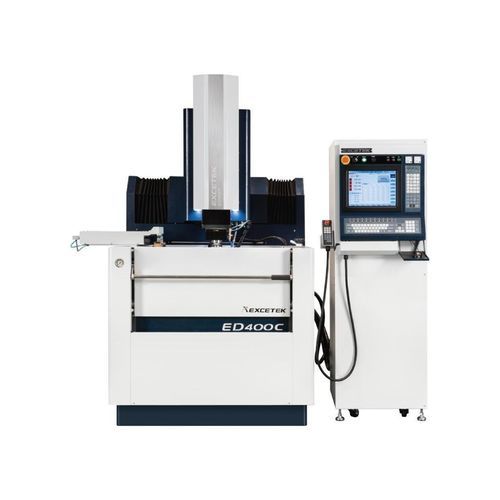

Machine d'électroérosion par enfonçage ED400C

wire EDMCNC

Courte description
Électroérosion par enfonçage CNC ED400C avec déplacements X/Y 400 x 300 mm, Z 350 mm et table 700 x 400 mm. Adaptée à la production de moules de taille moyenne et aux applications d'électroérosion par enfonçage.

Présentation
L'ED400C est une machine d'électroérosion par enfonçage à commande CNC destinée à la production, conçue pour traiter des moules moyens et des opérations d'érosion de précision. Elle offre un bon compromis entre volume de travail et encombrement atelier.

Caractéristiques

• Fonction d'érosion optimisée : Circuit de décharge MOSFET réduisant l'usure des électrodes et augmentant la vitesse d'érosion pour des finitions fines.
• Maintenance simplifiée : Générateur en modules avant/arrière avec circuit clair et protection fusible pour faciliter l'entretien et l'échange de PCB.
• Conception thermique stable : Circuits de dissipation séparés pour composants chauds et circuits froids, avec meilleurs dissipateurs pour une stabilité en service.
• Support après-vente : Comprend instructions d'exploitation, formation des opérateurs, consignes de maintenance et assistance applicative.

Spécification succincte (d'après l'en-tête produit)
X/Y Travel : 400 x 300 mm
Z Travel : 350 mm
Work Table : 650 x 350 mm
Max. Work piece : 1000 x 550 x 340 mm

Spécifications détaillées

• Déplacements X/Y : 400 x 300 mm
• Déplacement Z : 350 mm
• Table de travail : 700 x 400 mm
• Dimensions maxi pièce : 850 x 580 mm
• Dimensions maxi pièce (altern./succinct) : 1000 x 550 x 340 mm
• Poids maxi pièce : 1000 kg
• Poids maxi électrode : 50 kg
• Poids machine : 2800 kg
• Dimensions extérieures (corps machine + déplacement + cuve + générateur) : 2344 x 2110 x 2410 mm
• Distance tête électrode / table : 300 ~ 650 mm

Cuve filtre à huile

• Capacité cuve : 450 L
• Poids cuve : - kg
• Filtres papier : 3 pcs
• Dimensions extérieures : intégré

Accessoires standards

• Extincteur à alcool
• Lampe de travail
• Tapis de nivellement
• Unité de rinçage
• Filtre papier
• Mandrin 1/2"
• Coffret à outils
• Serre-joint jiq

Options

• Système de refroidissement d'huile
• Piédestal magnétique permanent
• Circuit d'étincelage en carbure de tungstène

Caractéristiques techniques

• Modèle : ED400C
• Série : CNC Series
• Déplacements X/Y : 400 x 300 mm
• Déplacement Z : 350 mm
• Table de travail : 700 x 400 mm (brief : 650 x 350 mm)
• Dimensions maxi pièce : 850 x 580 mm (brief/altern. : 1000 x 550 x 340 mm)
• Poids maxi pièce : 1000 kg
• Poids maxi électrode : 50 kg
• Poids machine : 2800 kg
• Dimensions totales (corps + déplacement + cuve + générateur) : 2344 x 2110 x 2410 mm
• Distance tête électrode / table : 300 ~ 650 mm
• Capacité cuve filtre huile : 450 L
• Filtres papier : 3 pcs
