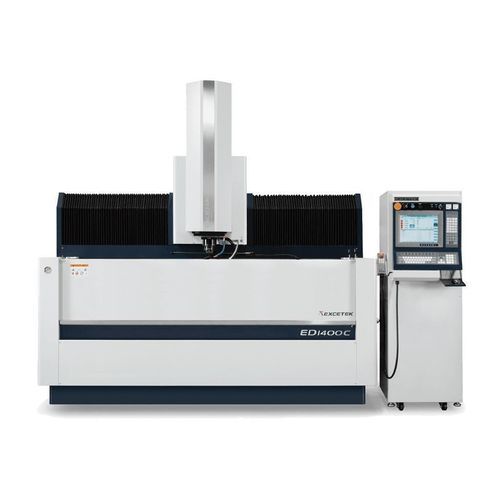

Machine d'électroérosion par enfonçage ED1400C

wire EDMCNC

Présentation
Le ED1400C est une machine d'électroérosion par enfonçage conçue pour usiner de grandes pièces avec un contrôle de l'usure des électrodes et une finition de surface précise. Elle associe une table de travail de grand format et un générateur optimisé pour une érosion stable et une maintenance simplifiée.

Dimensions principales

• Modèle: ED1400C
• Déplacements X/Y: 1400 x 700 mm
• Déplacement Z: 500 mm
• Table de travail: 1700 x 950 mm
• Dimension maximale de la pièce: 2100 x 1200 x 500 mm
• Poids maximal de la pièce: 6000 kg
• Poids maximal de l'électrode: 450 kg
• Poids de la machine: 8000 kg
• Dimensions extérieures (corps + déplacement + réservoir + générateur): 3700 x 3930 x 3260 mm
• Distance tête d'électrode - table: 550 ~ 1050 mm

Réservoir filtre à huile

• Capacité: 2200 L
• Poids du réservoir: 600 kg
• Filtres papier: 8 pièces
• Dimensions extérieures: 2600 x 1600 x 580 mm

Caractéristiques du générateur

• Contrôle d'érosion: Circuit d'étincelage à MOSFET réduisant l'usure des électrodes, accroissant la vitesse d'érosion et permettant des finitions fines avec rugosité maîtrisée.
• Maintenance: Conception modulaire avant/arrière avec séparation claire des circuits et protection par fusible pour faciliter l'entretien et le remplacement des PCB.
• Gestion thermique: Double flux thermique séparé pour composants chauds et circuits froids avec dissipateurs dédiés pour améliorer la stabilité et limiter les arrêts.
• Service après-vente: Formation à l'utilisation, assistance maintenance et support applicatif fournis.

OB-Mode
L'OB-Mode fournit des images d'opération illustratives montrant les modes et séquences pour faciliter la mise en service et la vérification des processus.

Accessoires
Accessoires standard

• Extincteur à alcool
• Lampe de travail
• Tapis de nivellement
• Unité de rinçage
• Filtre papier
• Mandrin 1/2
• Boîte à outils
• Serre-joint jiq

Options

• Système de refroidissement d'huile
• Socle magnétique permanent
• Circuit d'étincelage en carbure de tungstène

Spécifications techniques

• Modèle: ED1400C
• Déplacements X/Y: 1400 x 700 mm
• Déplacement Z: 500 mm
• Table de travail: 1700 x 950 mm
• Dimension maximale de la pièce: 2100 x 1200 x 500 mm
• Poids maximal de la pièce: 6000 kg
• Poids maximal de l'électrode: 450 kg
• Poids de la machine: 8000 kg
• Dimensions extérieures (corps + déplacement + réservoir + générateur): 3700 x 3930 x 3260 mm
• Distance tête d'électrode - table: 550 ~ 1050 mm
• Capacité du réservoir filtre à huile: 2200 L
• Poids du réservoir filtre à huile: 600 kg
• Filtres papier: 8 pièces
• Dimensions extérieures du réservoir filtre à huile: 2600 x 1600 x 580 mm
