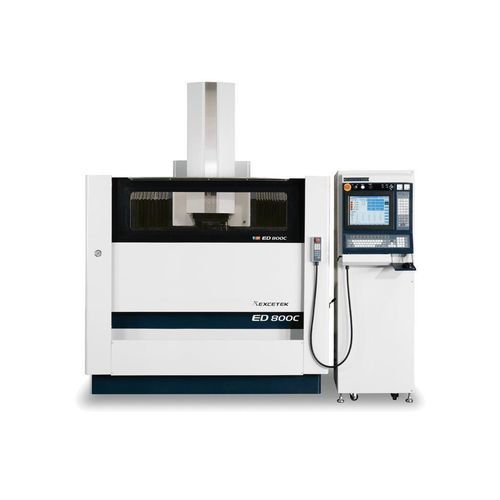

Machine d'électroérosion par enfonçage ED800C CE

wire EDMpour grandes piècesCNC

Description courte
Machine d'érosion électrique (EDM) ED800C CE avec courses X/Y 800 × 600 mm, course Z 500 mm, table 1250 × 750 mm, pièce max 1700 × 1000 mm, poids machine 5300 kg.

Présentation

• Machine EDM à enfonçage compacte, conçue pour la fabrication de moules et outillages de taille moyenne à grande nécessitant une grande table et une forte capacité de charge.

Spécifications (détaillées)
X/Y travel : 800 x 600 mm
Z travel : 500 mm
Table de travail : 1250 x 750 mm
Taille max. de la pièce : 1700 x 1000 mm
Poids max. de la pièce : 5000 kg
Poids max. de l'électrode : 300 kg
Poids de la machine : 5300 kg
Dimensions extérieures (corps + course + réservoir + générateur) : 3150 x 3150 x 3100 mm
Distance tête d'électrode - table : 460 ~ 960 mm

Réservoir filtre à huile
Capacité du réservoir : 1430 L
Poids du réservoir : 450 kg
Filtres papier : 6 pcs

Caractéristiques

• Fonction d'érosion supérieure — Circuit d'étincelage MOSFET réduisant l'usure des électrodes et accélérant l'érosion pour obtenir des finitions fines.
• Maintenance simplifiée — Générateur modulaire (avant/arrière) avec voyants fonctionnels et protection par fusible pour un entretien et un échange de PCB facilités.
• Stabilité du générateur — Double flux thermique séparé et dissipateurs adaptés améliorant la stabilité avec un entretien minimal.
• Service après-vente — Formation, maintenance et support d'application pour garantir la qualité du service et la disponibilité.

Accessoires
Accessoires standard

• Extincteur alcool
• Lampe de travail
• Plaquette de nivellement
• Unité de rinçage
• Filtre papier
• Mandrin 1/2
• Trousse à outils
• Serre-joint (clamp jig)

Options

• Système de refroidissement par huile
• Socle magnétique permanent
• Circuit d'étincelage en carbure de tungstène

Caractéristiques techniques

• Modèle : ED800C CE
• Série : CNC Series
• X/Y travel : 800 x 600 mm (spécification détaillée)
• Valeur X/Y alternative indiquée en bref : 800 x 500 mm
• Z travel : 500 mm
• Table de travail : 1250 x 750 mm
• Taille max. de la pièce : 1700 x 1000 mm
• Poids max. de la pièce : 5000 kg
• Poids max. de l'électrode : 300 kg
• Poids de la machine : 5300 kg
• Dimensions extérieures (corps + course + réservoir + générateur) : 3150 x 3150 x 3100 mm
• Distance tête d'électrode - table : 460 ~ 960 mm
• Capacité du réservoir filtre huile : 1430 L
• Poids du réservoir filtre huile : 450 kg
• Filtres papier : 6 pcs
