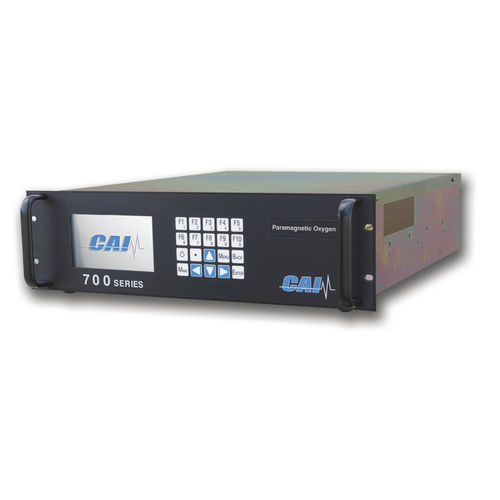

Analyseur d'oxygène 700 LX

de processindustrielde concentration

Présentation
ENVEA 700 LX est une plateforme d’analyse modulaire pour la mesure continue de l’oxygène et des gaz détectables par infrarouge. Le système combine des canaux NDIR multi‑gaz avec une mesure d’O₂ par méthode paramagnétique ou par pile à combustible, fournissant des lectures stables en pourcentage et une analyse multi‑composants adaptée à la surveillance des procédés et des émissions.

Détails
Le 700 LX accepte des configurations mixtes : jusqu’à trois canaux infrarouges (NDIR) ou deux canaux NDIR plus un canal O₂ (paramagnétique ou pile à combustible). La concentration en oxygène s’affiche en pourcentage sur l’écran LCD. Calibrage automatique et sélection de plage automatique sont disponibles. L’analyseur intègre une compensation température/pression, un temps de réponse rapide et un système d’exploitation Linux robuste pour un fonctionnement continu fiable. La commande et la surveillance à distance sont possibles via RS‑232, TCP/IP ou entrées numériques.

Caractéristiques et avantages

• Plages O₂ : 0–1 % (paramagnétique uniquement) à 0–100 % pleine échelle (4 plages définissables)
• Mesure NDIR multi‑gaz combinée à la mesure d’O₂ paramagnétique ou par pile à combustible
• Étalonnage et sélection automatique des plages
• Temps de réponse rapides (T90 ≈ 5 s paramagnétique, 16 s pile à combustible)
• Compensation température/pression pour des mesures stables
• Système Linux robuste pour un fonctionnement continu
• Commande à distance via RS‑232, TCP/IP ou entrées numériques
• Diagnostics complets et rapport d’état
• Sorties standard : tension, courant, RS‑232 AK, TCP/IP, MODBUS ou protocoles AK

Principales applications

• Suivi de l’efficacité de combustion
• Analyse des gaz de procédé
• Analyse et essais de piles à combustible
• Rétroaction et contrôle des turbines et générateurs
• Surveillance de la sécurité du personnel
• Essais des émissions véhicules

Informations techniques
Méthodes d’analyse : NDIR pour les espèces IR ; paramagnétique ou pile à combustible pour O₂.
Plages O₂ : 0–1 % (paramagnétique uniquement) à 0–100 % pleine échelle, quatre plages définissables.
Temps de réponse O₂ (T90) : env. 5 s (paramagnétique), env. 16 s (pile à combustible).
Résolution : typ. 0,1 % de la pleine échelle.
Répétabilité / Linéarité : < 1,0 % de la pleine échelle.
Bruit : < 1 % de la pleine échelle.
Dérive zéro/échelle : < 1 % pleine échelle / 24 h.
Réglage zéro/plage : panneau avant, TCP/IP ou RS‑232.
Débit d’échantillon : 0,5–2,0 L/min.
Sorties standard : tension, courant, RS‑232 AK, TCP/IP, MODBUS, protocoles AK.
Dimensions & poids : 5,25" H x 19" L x 23" P ; 30–45 lb (selon configuration).

Approbations et certifications
Marquage CE ; homologation ETL — conforme à UL 61010‑1 et certifié selon CAN/CSA C22.2 n° 61010.1. Conforme à ECE R49‑06 et, le cas échéant, aux exigences EPA 40 CFR Part 1065.

Caractéristiques / spécifications techniques

• Plateforme : 700 LX NDIR avec configurations mixtes IR et O₂
• Méthodes de mesure : NDIR pour composants IR ; paramagnétique ou pile à combustible pour O₂
• Capacité multi‑canal : jusqu’à 3 canaux NDIR ou 2 NDIR + 1 O₂
• Sorties/communication : tension, courant, RS‑232 (protocole AK), TCP/IP, MODBUS
• Contrôle et réglages : panneau avant, local ou distant (TCP/IP, RS‑232, entrées numériques)
• Conditions échantillon/ambiante : débit 0,5–2,0 L/min ; température échantillon ≤50°C (sans condensation) ; ambiante 5–40°C
• Performance : faible bruit, excellente répétabilité, linéarité et dérive réduite
• Installation : pose sur table ou glissières 19" en option
