Nanogranulomètre à condensation A12 nCNC

pour nanotechnologiepour la rechercheautomatique

Présentation
L'A12 nCNC est un compteur de noyaux de condensation nano (système PSM 2.0 + CPC) conçu pour détecter les particules neutres et naturellement chargées à partir d'environ 1 nm. Il classe 1–12 nm en plages de taille en scannant le flux du saturateur PSM et, combiné à un A-SMPS, assure une couverture continue de la distribution de taille des particules de >1 nm à 1000 nm, adaptée à la recherche sur la formation de nouvelles particules.

Avantages clés

• Pas de neutraliseur requis — mesure directe des particules neutres
• Distribution de taille inversée en temps réel dans MultiLogger avec corrections automatiques
• Extension sans couture avec A-SMPS pour une couverture de taille étendue

Fonctions et avantages

• Détection sub-1 nm (diamètre d'activation équivalent à partir de 1,19 nm)
• Pas de charge ou de neutraliseur requis
• 8 plages de taille par défaut (standard ACTRIS), jusqu'à 14 configurables
• Inversion en direct et données en temps réel via MultiLogger
• Conforme à la whitelist ACTRIS pour les <10 nm
• Gamme de concentration jusqu'à 1 000 000 #/cm³ (avec détecteur A30 bCPC)
• Système de remplissage et vidange automatisé pour la gestion du fluide de travail

Description du système

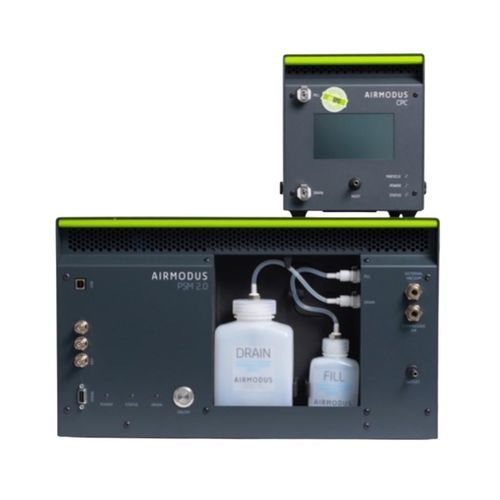

L'A12 nCNC associe un Particle Size Magnifier (PSM 2.0) utilisant du Diethylene Glycol (DEG) à un compteur de particules par condensation (CPC) (A30 bCPC par défaut, coupe d'environ 20 nm). Le PSM est scanné en faisant varier le flux du saturateur pour affecter les plages de taille ; le CPC effectue le comptage. En association avec un A-SMPS, le système fournit des distributions de taille continues de >1 nm à 1000 nm pour les études avancées d'aérosols et de formation de nouvelles particules.

Conformité et composants du système

• Compatible whitelist ACTRIS sub-10 nm
• PSM 2.0 avec fluide de travail Diethylene Glycol (DEG)
• Détecteur A30 bCPC (~20 nm cut-off par défaut) ou option A20 CPC pour environnements très propres

Téléchargements
Fiche technique disponible (datasheet produit).

Caractéristiques / spécifications techniques

• Plage de mesure : 1 – 12 nm (A12 nCNC) ; détecteur CPC seul : jusqu'à ~1000 nm
• 50% cut-off : sélectionnable (ex. diamètre d'activation équivalent 1.19 – 12 nm)
• Plages de taille : 8 par défaut (ACTRIS), jusqu'à 14 configurables
• Gamme de concentration : 0 – 1 000 000 #/cm³ (avec A30 bCPC)
• Débit d'échantillonnage aérosol : 2,5 L/min (débit vers CPC : 1 L/min)
• Temps de réponse : t95 < 2 s
• Fluide PSM : Diethylene Glycol (DEG, >99%)
• Fluide CPC : n-Butanol (>99%)
• Conditions d'échantillon : Pression 90–105 kPa ; RH 0–95% (si RH >40% diluer avec air sec via AFC/CSI)
• Conditions environnementales : Température 15–30°C ; Pression 90–105 kPa ; RH 0–95%
• Vide externe : 100–350 mbar (NTP)
• Air comprimé externe : 1,5–2,5 bar (NTP), sans particules/huile/eau, point de rosée < 0°C
• Communications (PSM) : RS-232, USB Type-B, sortie analogique (BNC, 0–10 V)
• Communications (CPC) : RS-232, USB, Ethernet RJ45, sortie analogique, sortie impulsion
• Logiciels : MultiLogger (contrôle temps réel, journalisation, inversion en direct) ; AirmodusAnalyze pour analyse avancée
• PSM 2.0 dimensions/poids : 290 × 450 × 465 mm (H × L × P), 17,0 kg
• A30 CPC dimensions/poids : 190 × 170 × 250 mm, 4,9 kg
• Système total : ~21,9 kg ; puissance max ~380 W (PSM ~280 W + CPC ~100 W)
• Conditions d'expédition : Température 0–40°C ; RH <95% sans condensation. Transporter sec et en position verticale.
• Remarques : Détecteur CPC (A30 bCPC ou A20 CPC) livré avec coupe ~20 nm par défaut ; n-Butanol uniquement (variantes PG non prises en charge) ; sècheur Nafion non recommandé pour <12 nm (pertes diffusives).
