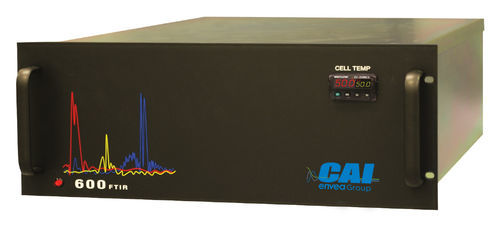

Spectromètre FT-IR 600SC FTIR

pour l'industrie des semi-conducteurspour applications de processpour l'agriculture

Présentation L’analyseur ENVEA 600SC FTIR permet une analyse rapide et précise de pratiquement tous les gaz présentant un spectre d’absorption infrarouge. Le 600SC utilise la spectroscopie infrarouge à transformée de Fourier (FTIR) pour mesurer plusieurs composants gazeux simultanément : le rayonnement infrarouge traverse un interféromètre de Michelson et une cellule à gaz, où les gaz absorbent des fréquences moléculaires spécifiques. Le signal détecté est converti par transformée de Fourier en spectre d’absorbance et analysé par chimiométrie pour déterminer les concentrations de gaz.

Caractéristiques et avantages

• Interféromètre éprouvé avec miroirs en or
• Pas d’azote liquide requis
• Résolution spectrale : 0,8 cm⁻¹
• Cellule d’échantillonnage chauffée (50 °C ou 150 °C)
• Faible coût d’acquisition et d’exploitation
• Contrôle par PC monté en rack ou portable via le logiciel de spectroscopie OPUS entièrement automatisé
• Dimensions compactes
• Poids léger

Options

• Module de sortie analogique
• Échantillonneur multipoint intelligent, chauffé ou non
• Canal d’oxygène électrochimique
• Pompe d’échantillonnage interne
• Échantillonneur chauffé
• Logiciel d’enregistrement des données

Principales applications

• Contrôle des procédés
• Rendement de combustion
• Gaz de cheminée (CEM/MACT)
• Réduction des COV / efficacité des épurateurs
• Émissions agricoles
• Industrie pharmaceutique
• Semi-conducteurs
• Émissions des véhicules
• Pureté du CO₂
• Ammoniac slip
• Pureté des gaz
• Gaz à effet de serre
• Biomasse / gaz de décharge

Informations techniques Méthode d’analyse : Spectroscopie infrarouge à transformée de Fourier (FTIR)
Composants : Plusieurs gaz mesurables simultanément
Interféromètre : RocksolidTM, alignement permanent, grande stabilité avec réflecteurs à coins cubiques et roulements sans usure pour longue durée de vie
Type de détecteur : DTGS
Plages : De 10 ppm jusqu’au niveau des pourcents (selon le gaz)
Temps de réponse : Fonction de la vitesse de numérisation et du nombre de composants
Résolution spectrale : 0,8 cm⁻¹
Plage spectrale : 305–7500 cm⁻¹ ; 4300–600 cm⁻¹
Durée de numérisation : 1–300 secondes
Contrôle : PC, Windows XP ou version ultérieure
Débit d’échantillon : Typiquement 0,2–5 L/min
Température et humidité ambiantes : 5–40 °C / <80 % HR (sans condensation)
Cellule à gaz : Acier inoxydable 316 (50 °C à 191 °C) ; Volume : 0,02 L ; Trajet optique effectif : 8,2 cm ; Fenêtres : KBr, ZnSe, CaF2 protégées contre l’humidité
Alimentation : 115/230 VAC (±10 %) ; 50/60 Hz
Dimensions et poids : 7" H x 19" L x 18" P / Environ 45 lbs.

Caractéristiques / spécifications techniques

• Méthode : FTIR multi-constituants
• Détecteur : DTGS
• Interféromètre : RocksolidTM, réflecteurs à coins cubiques, roulement sans usure
• Résolution : 0,8 cm⁻¹
• Plage spectrale : 305–7500 cm⁻¹ et 4300–600 cm⁻¹
• Plages de mesure : ~10 ppm jusqu’au niveau % (selon gaz)
• Durée de numérisation : 1–300 s
• Débit d’échantillon : 0,2–5 L/min (typique)
• Cellule : Inox 316, volume 0,02 L, trajet optique 8,2 cm ; fenêtres KBr/ZnSe/CaF2
• Cellule chauffée : 50 °C ou 150 °C (option)
• Alimentation : 115/230 VAC ±10 %, 50/60 Hz
• Température de fonctionnement : 5–40 °C ; HR <80 % (sans condensation)
• Dimensions & poids : 7" x 19" x 18" / ≈45 lbs
