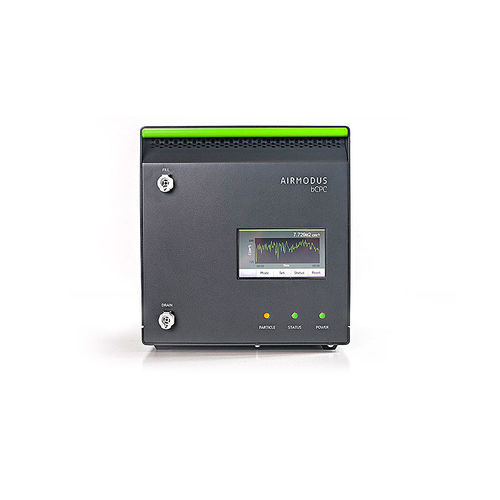

Compteur de particules pour liquide A20-UF bCPC

numériqueà condensationEthernet

Overview
Le A20-UF bCPC est un compteur de particules par condensation pour particules ultrafines, capable de détecter des aérosols jusqu'à 3 nm. Il figure sur la liste ACTRIS UF et convient aux mesures exigeant un comptage total des ultrafines à 3 nm.

Principe
Les compteurs par condensation (CPC) détectent et comptent les particules ultrafines en faisant croître les nanoparticules dans un système saturateur–condenseur jusqu'à des tailles détectables optiquement. Le A20-UF peut être utilisé en configuration dualCPC et comme CPC détecteur pour les instruments PSM. L'acquisition des données est assurée par Airmodus MultiLogger avec support natif du format ACTRIS.

Conformité

• ACTRIS UF whitelist
• EN 16976:2024
• Conforme dualCPC

Comptage individuel et étalonnage
Les algorithmes d'étalonnage sont entièrement transparents et publiés. La courbe d'efficacité de détection est disponible et les algorithmes prennent en charge le comptage individuel avec métadonnées d'étalonnage traçables.

Caractéristiques et avantages

• Coupure 3 nm (Dp50% ~2.8–3.8 nm)
• Algorithme d'étalonnage entièrement ouvert
• Taux de faux comptages et bruit extrêmement faibles
• Diagnostics avancés du signal et du système
• Compatible dualCPC
• Système d'entrée BlockSafe

Applications
Convient aux stations affiliées ACTRIS, à la recherche atmosphérique et aérosole, à la surveillance de salles propres et aux mesures en laboratoire nécessitant un comptage des particules ultrafines jusqu'à 3 nm.

Informations techniques
Plage de taille des particules : 3 nm – 2,5 µm (butanol)*
Cut-off (Dp50%) : 2.8–3.8 nm (particules d'argent) ; Dp90% < 10 nm
Plage de concentration : 0 – 150 000 #/cm³ (comptage particulaire individuel)**
Débit d'entrée aérosol : nominal 1,05 lpm ±5%
Débit d'échantillonnage : nominal 1,05 lpm (flux total à travers l'optique)
Temps de réponse : t95 < 1,15 s
Faux comptages : < 0,001 #/cm³
Fluide de travail : n-Butanol (>99,5%)
Conditions d'échantillonnage : Pression 75–105 kPa ; point de rosée < 10°C***
Conditions environnementales : Température 15–35°C ; Pression 75–105 kPa ; HR 0–95%
Communication : Sortie analogique (BNC, 0–10 V), sortie impulsions (BNC), RS-232, Ethernet RJ45, USB-B
Diagnostics : Débit, températures saturateur/condenseur/optique, niveau de liquide, pression buse, pression orifice critique, courant laser, qualité des impulsions
Raccords : Entrée 1/4" tube inox ; vide externe 1/4" tube inox (pompe intégrée sur demande)
Logiciel : Airmodus MultiLogger (Windows 10+)
Vide externe : 100–400 mbar à NTP (ou <40% de la pression d'entrée)
Alimentation : Adaptateur externe 100–240 VAC 50/60 Hz, max 160 W ; en régime 100 W ; sortie 12 VDC 11,5 A
Dimensions et poids : 260 × 230 × 400 mm (H × L × P), 8,5 kg
Transport : Température 0–40°C ; HR <95% sans condensation ; expédier à la verticale.
* Cut-off exprimé en diamètre équivalent de mobilité (particules d'argent). La variante PG atteint ~4 nm.
** Plage étalonnée.
*** Point de rosée < 10°C (plus strict que la variante CEN). Sécheur d'aérosol recommandé pour les configurations ACTRIS.

Caractéristiques / spécifications techniques

• Modèle : A20-UF bCPC
• Limite de détection : jusqu'à 3 nm (Dp50% ~2.8–3.8 nm)
• Plage mesurée : 3 nm – 2,5 µm (butanol)
• Plage de concentration : jusqu'à 150 000 #/cm³ (comptage particulaire individuel)
• Débit nominal : 1,05 lpm (entrée et échantillon)
• Temps de réponse t95 : < 1,15 s
• Faux comptages : < 0,001 #/cm³
• Fluide de travail : n-Butanol (>99,5%)
• Interfaces : Analogique 0–10 V, sortie impulsions, RS-232, Ethernet, USB-B
• Diagnostics : diagnostics internes complets (débit, températures, niveaux, pressions, qualité d'impulsion)
• Alimentation : adaptateur externe 100–240 VAC, régime 100 W (sortie 12 VDC 11,5 A)
• Dimensions/poids : 260 × 230 × 400 mm, 8,5 kg
• Normes : ACTRIS UF whitelist, EN 16976:2024, compatible dualCPC
